ПРИЗНАЧЕННЯ. Муфта стрічкова з'єднувальна призначена для монтажу високочастотного
магістрального кабелю типу МК, забезпечує повну вологонепроникність і герметичність на кабелях, які утримуються під
надлишковим тиском.
ОСОБЛИВОСТІ МОНТАЖУ.
Для збереження полістирольної (поліетиленової) ізоляції жил та електричної неперервності
металевої оболонки кабелю при монтажі муфти:
- з`єднання жил кабелю проводиться за допомогою механічних з'єднувачів типу U1B або 557TG,
які швидко і надійно зрощують жили, створюють газонепроникний контакт і забезпечують захист з'єднання від вологи, корозії,
і гарантують якість еквівалентну пайці;
- з`єднання оболонок проводиться з використанням з'єднувачів екрана та шини екранної
перерізом 10…25 мм2.
Монтаж проводиться без теплової обробки матеріалів.
CКЛАД НАБОРУ
з`єднувач UDW (557TG) | рукавички латексні |
шина екранна | стрічка EZ |
з`єднувач екрана 4460 | смужка абразивна |
стрічка 49 Aluminium Brand | корпус муфти поліетиленової |
стрічка 88Т | керівництво по монтажу |
стрічка VM-Tape | упаковка |
стрічка Armorcast | |

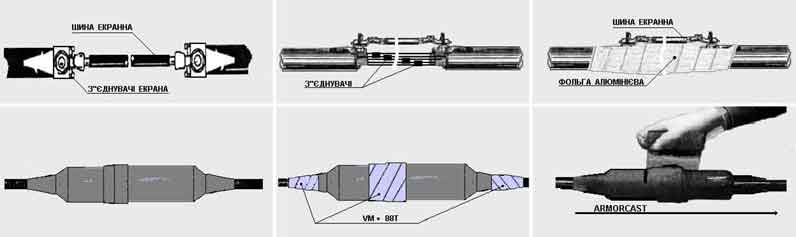

ОСНОВНІ ЕТАПИ МОНТАЖУ:
Інформація для вибору та замовлення наборів муфт |
Марка кабелю | Позначення наборів для муфт |
МКСАШп 4 х 4 х 1,2 | МПП- 4 х 4 -VM/A - 140 |
МКСАШп 7 х 4 х 1,2 | МПП- 7 х 4 -VM/A - 200 |
Маркування комплекту: МПП-4х4-VM/A-140,де МП- муфти пряма;
П - поліетиленовий корпус;
4х4 - ємність кабелю, пар;
VM - герметизована стрічкою VM;
А - армована структурним матеріалом Armorcast;
140 - робоча зона, мм.
|
