Armorcast - структурний матеріал, який представляє собою сітчасту скловолоконну стрічку насичену
самовулканізуючим чорним полімерним матеріалом і призначений для надання механічної міцності, жорсткості муфтам при
монтажі на кабелях, які утримуються під надлишковим тиском, а також для захисту муфт і оболонок кабелів від зовнішніх
механічних пошкоджень.

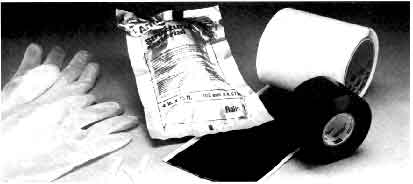

Рис 2.2. Комплект структурного матеріалу Armorcast. |
Безпечний. При роботі Armorcast не потребує застосування відкритого полум`я, електричного або
хімічного підігріву. Єдине, що необхідне - це вода. Після відкривання упаковки, в неї заливається вода на 10…15 с для
початку полімеризації. Якщо відсутня вода, то процес полімеризації може викликати вологе повітря .
Міцний. Створює міцну довготривалу скловолоконну оболонку, яка забезпечує надійний захист для
оболонки кабелю і підвищує механічні властивості муфти і зростка. Універсальний: для кабелів, які знаходяться під
тиском або без нього, а також для кабелів заповнених гідрофобним заповнювачем.
Багатофункціональний. Може використовуватись для кабелів з поліетиленовою або металевими оболонками.
Герметичність досягається використанням стрічки VM з наступним закріпленням її стрічкою Temflex (88T).
Armorcast намотують як стрічку, тому він може бути використаний як оболонка для поверхонь будь-яких розмірів
і форм.
Не потребує спеціального інструмента, механічних затискачів для фіксації кінців стрічки, так як матеріал,
яким насичена стрічка, має клейкі властивості і самофіксується при обмотуванні поверхонь.
Довговічний. Не потребує подальшого обслуговування. Стійкий до дії вологи, грибка, кислот, лугів,
бензину, сонячного світла, високих температур і пошкоджень гризунами.
|

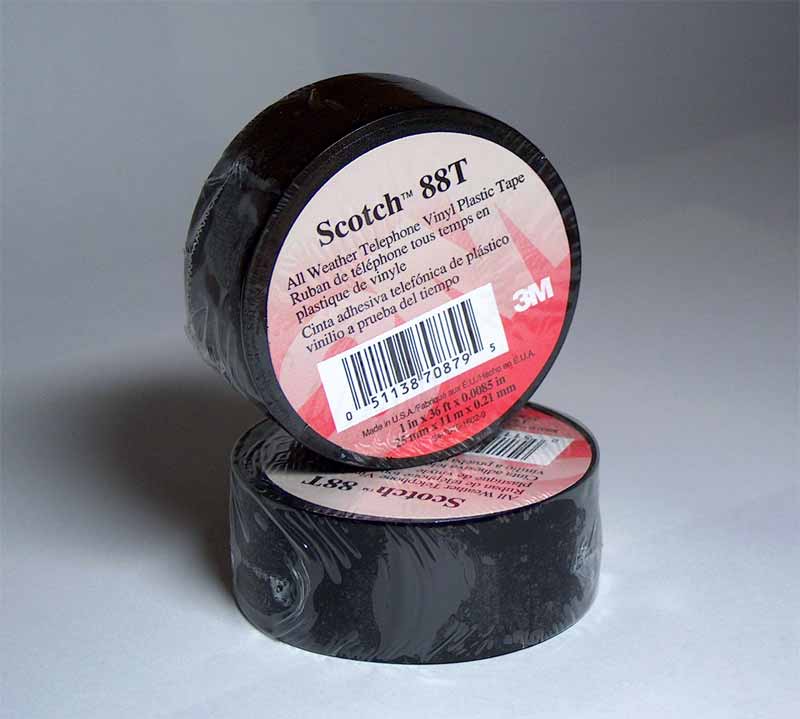

Scotch 88Т - високоякісна полівінілхлоридна ізоляційна стрічка товщиною 0.22 мм, яка
використовується при будь-яких умовах навколишнього середовища. і температурах від -18 °С до +105 °С. Має високу
механічну міцність, стійкість до дії вологи, лугів, кислот, корозії та змінним умовам навколишнього середовища.
Сукупність еластичності і ефективного адгезійного шару забезпечує вологонепроникність, механічний та електричний
захист при мінімальних витратах. |
|

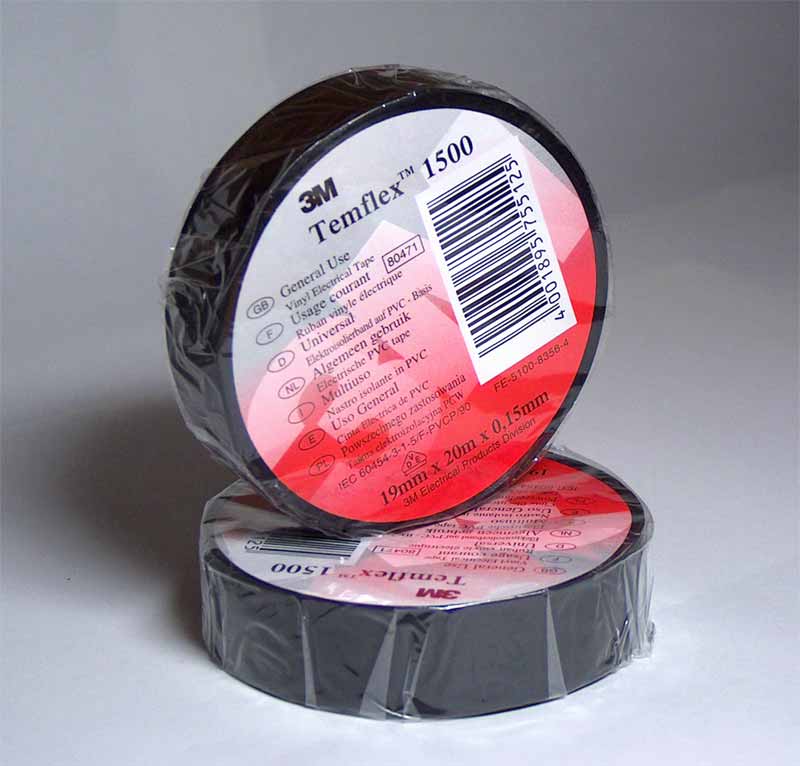

1500 Temflex - представляє собою високоякісну універсальну полівінілхлоридну ізоляційну стрічку. Має високі характеристики опору до стирання, дії вологи, кислот і змінни умов навколишнього середовища.
Призначена для застосування всередині приміщень і за межами приміщення. |
Спосіб застосування стрічок 88Т і Temflex. Стрічку необхідно намотувати з перекриттям на половину ширини стрічки при натягуванні для забезпечення рівномірного намотування. У більшості випадків натягування приводить до зменшення ширини стрічки приблизно до 5/8 вихідної ширини стрічки. Намотування роблять спочатку в одному напрямку, потім в зворотньому. Виконуючи останній виток, для виключення відклеювання кінців стрічки, його не слід натягувати. |
|
Scotch 130C Lineress Rubber Splicing Tape - високопластична безосновна ізоляційна стрічка із етилен-пропіленової гуми. Має високі фізичні і електричні характеристики, які забезпечують вологонепроникність та щільне намотування. Проста в експлуатації при будь-яких конфігураціях поверхні.
Розміри: рулон 0.762 мм х 19 мм х 9 м; 0.762 мм х 51 мм х 9 м. |
|
Scotch DR - cтрічка спеціальна, застосовується при монтажі компаундних муфт. Двокольорова - чорна з однієї сторони, біла - з другої. Має підвищену адгезію до компаундів типу 4442, 4407. |
|
Scotch 26-FC Build-up Tape - чорна пориста гума, з нанесеним клеєм на дві сторони, застосовується для монтажу газонепроникних муфт на кабелях з оболонками із різних матеріалів. Входить до складу комплектів для монтажу газонепроникних муфт. |
|
Scotch 23 Rubber Splicing Tape - це високо-пластична самовулканізуюча чорна стрічка на основі етилен-пропіленової гуми. Входить до складу комплектів для монтажу муфт для телекомунікацій та електротехніки. |
|

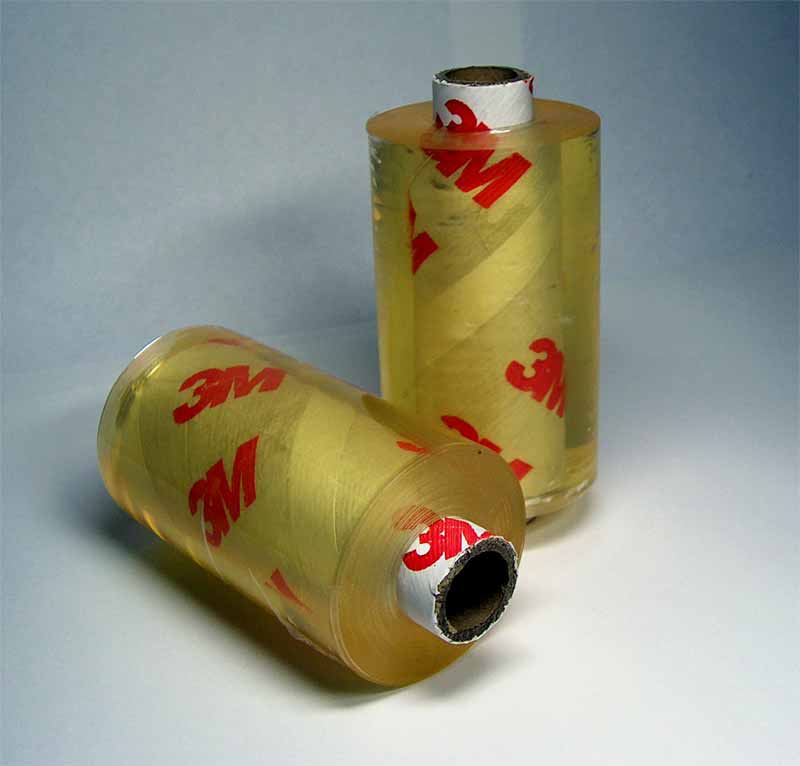

EZ Wrap Elastic Vinyl - прозора, еластична вінілова стрічка товщиною 0.1 мм, застосовується для формування і захисту зростка жил кабелю при монтажі, а також тимчасової фіксації (до початку полімеризації) матеріалу Armorcast.
Розміри: Рулон 2176 - 100 мм х 48.7 м; 2183 - 100 мм х 30.4 м. |
|
Scotchfil - електроізоляційна мастика, застосовується для заповнення зазорів та ізоляції поверхонь складної конфігурації. Стійка до вологи та іржі.
Розміри: 38 мм х 1,5 м, товщина 3,2 мм. |
Інформація для замовлення і витрати стрічок різного призначення наведені в табл. 2.3, 2.4.
(Таблиця 2.3) |
Інформація для замовлення герметизуючих і спеціальних стрічок |
№ з/п | Найменування | Од. вимір. | Розмір | Пакування | Мінім. замовл. |
1 | VM Tape Vinyl/Mastic | рул. рул. | 38mm x 6.1m 100mm x 3.1m | 10/кор. 10/кор. | 1 1 |
2 | 2900-R Sealing Tape | рул. | 38mm x 1.5m | 10/кор. | 1 |
3 | 2228 Rubber Mastic Tape | рул. | 51mm x 3.1m | 10/кор. | 1 |
4 | 2229 Mastic Tape | рул. | 25mm x 3.1m | 12/кор. | 1 |
5 | 2178-125 Mastic Tape | рул. | 38mm x 1.1m | 8/кор. | 1 |
6 | 2178 Cord Reenterable Mastic | рул. | 8.7mm x 1.85m | 14/кор. | 1 |
7 | Armorcast 4560-5 | рул. | 100mm x 1.5m | 10/кор. | 1 |
8 | 88T Vinyl Mastic Tape | рул. | 19mm x 11m 19mm x 18m | 48/кор. 100/кор. | 1 1 |
9 | Temflex 1000 | рул. | 19mm x 10m 19mm x 30m | 100/кор. 100/кор. | 1 1 |
10 | 130C Line ress Rubber Splicing Tape | рул. | 19mm x 9m 51mm x 9m | 50/кор. 50/кор. | 1 1 |
11 | 2183 Tape | рул. | 100mm x 31m | 12/кор. | 1 |
12 | 2176 Tape | рул. | 100mm x 48m | 16/кор. | 1 |
13 | DR-Tape | рул. | 19mm x 1.5m | 200/кор. | 1 |
14 | 26-FC Build-up Tape | рул. | 38mm x 1.5m | 50/кор. | 1 |
15 | 23 Rubber Splicing Tape | рул. | 19mm x 1.5m | 200/кор. | 1 |
16 | 24 Electrical Shielding Tape | рул. | 25mm x 4.5m | 10/кор. | 1 |
17 | 49 Aluminum Foil Tape | рул. | 51mm x 6.1m | 50/кор. | 1 |
18 | EMC 1170 Aluminum Foil Tape | рул. | 25mm x 16.5m | 9/кор. | 1 |
19 | 1181 Cooper Foil Tape | рул. | 25mm x 16.5m | 9/кор. | 1 |
(Таблиця 2.4) |
Орієнтовні витрати стрічок на герметизацію муфт поліетиленових |
№ з/п | Тип муфти | Витрати стрічки VM, м | Витрати стрічки 88Т (Temflex), м | Витрати стрічки Armorcast, рулонів | К-сть пар латексних рукавичок |
1 | МПС 13/20 | 3,6 | 7,5 | 1 | 1 |
2 | МПС 20/27 | 5,3 | 12,4 | 2 | 1 |
3 | МПС 25/33 | 7,5 | 13,1 | 3 | 2 |
4 | МПС 32/40 | 8,6 | 16,0 | 5 | 2 |
5 | МПС 40/50 | 9,7 | 19,7 | 6 | 2 |
6 | МПС 50/62 | 11,6 | 21,8 | 7 | 3 |
7 | МПС 60/66 | 12,5 | 24,2 | 8 | 3 |
8 | МПС 70/88 | 15,1 | 33,0 | 10 | 3 |
9 | 2МПР 13/20 | 4,0 | 9,0 | 2 | 1 |
10 | 2МПР 20/27 | 6,1 | 12,0 | 3 | 1 |
11 | 2МПР 25/33 | 11,0 | 20,0 | 4 | 2 |
12 | 2МПР 32/40 | 12,0 | 25,0 | 7 | 2 |
13 | 2МПР 40/50 | 14,0 | 27,0 | 8 | 2 |
14 | 2МПР 50/62 | 17,0 | 34,0 | 9 | 3 |
15 | 2МПР 60/66 | 18,0 | 36,0 | 11 | 3 |
Примітка:- 1 рулон VM - 6.10 м;
- 1 рулон 88T(Temflex) - 19 (20) м;
- 1 рулон Armorcast - 1.50 м.
|
