ТРАСОПОШУКОВИЙ ЛОКАТОР RD2000+ I ГЕНЕРАТОР T1 фірми RADIODETECTION

ПРИЗНАЧЕННЯ. Комплект трасопошукових приладів фірми Radiodetection, що складається з приймача-локатора RD2000+ i генератора T1, призначений для виявлення траси та глибини залягання рiзного типу комунiкацiй, у тому числi кабельних ліній зв'язку. В новiй розробцi компанiї Radiodetection збереженi всi найкращi досягнення приладiв серiї CAT&GENNY, i додані новi особливостi, якi дозволили пiдняти якiсть визначення комунiкацiй на новий рiвень.
   Комплект RD2000+ надійний, якісно виконаний, дуже простий в використанні. Робота з ним не потребує спеціальніх навичок. Комплект легкий, зручний в експлуатації, ударостійкий, пило- і водо- непроникний.
   Приймач-локатор RD2000+ має два типи індикації: звукову та візуальну - рідкокристаличний екран, на якому відображаються робочий режим, потужнiсть сигналу, положення та глибина залягання кабелю/трубопроводу, має високу чутливість та дозволяє здійснювати пошук траси в одному із 3-х режимів: 2-х пасивних - ел.мережа ( 50Гц ) та радіо ( 15000...30000Гц ) та одному активному - сигнал з частотами 512(або 640)Гц, 8000Гц та 33000Гц (подається від генератора T1).
   Запатентована технологiя обрoбки сигналу дозволяє виключити перешкоди від відбиття сигналу та наведення від близько розташованих силових кабелів.

Управління приладом здійснюється трьома ручками:
  1. кнопка ВКЛ./ВИКЛ.;
  2. ручка перемикання режимів роботи локатора;
  3. ручка регулювання чутливості приладу.
Прилад автоматично вимикається, якщо на протязі 5 хвилин не відбувалось ніяких перемикань.

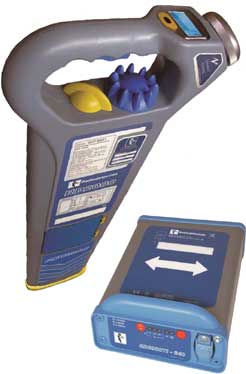

Трасопошуковий локатор RD2000+ і
   генератор T1

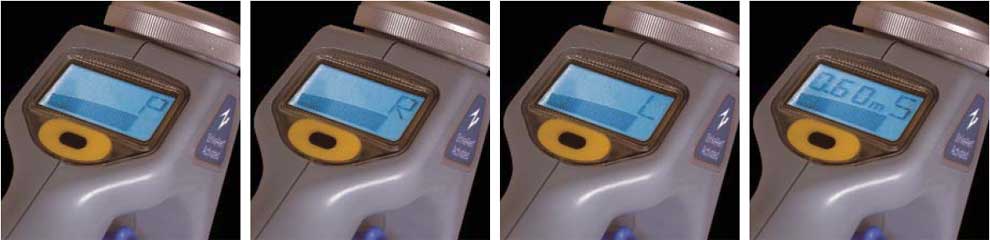

Режим електромережа-POWER (Р) - для визначення траси залягання кабелів, які знаходяться під напругою і/або сигналу з частотою 50Гц, наведених цими кабелями в телекомунікаційних мережах чи в трубопроводах;
Режим радіо-RADIO (R) - для визначення траси та глибини залягання кабелів/трубопроводів шляхом детектування наведенного в них високочастотного радіосигналу;
Режим лiнiя-LINE (L) - для визначення траси залягання кабелів/трубопроводів шляхом детектування сигналу, який подається від генератора.
В режимі зонд-SONDE (S) приймач-локатор RD2000S(модифiкацiя S) може визначати положення зонду, який запускається в металевi або неметалеві (наприклад, пластикові) трубопроводи та, відповідно, визначити трасу та глибину залягання такого трубопроводу. А приймач-локатор моделi RD2000CPS дозволяє визначати металевi труби рiзного дiаметру та труби з катодним захистом.
Технічні параметри локатора RD2000+
Робочий режим
Режим
Частота
Чутливість на глибині 1м
Глибина локації, м
    Хороші умови
    Погані умови
Пасивний
    електромережа
50Гц
5мА
3,0±10%
2,0±10%
Пасивний
Радіо
15...30кГц
25мкА
2,0±10%
1,0±10%
Активний
LINE
512Гц
500мкА
3,0±10%
2,0±10%
640Гц
500мкА
3,0±10%
2,0±10%
8кГц
100мкА
3,0±10%
2,0±10%
33кГц
5мкА
3,0±10%
2,0±10%

Похибка визначення ГЛИБИНИ при неспотвореному сигналі та при відсутності сигналу від найближчої лінії:

    для кабелю/труби:
         - ±5% при глибині 0,1...3,0 м;
    для зонда:
         - ±5% при глибинi 0,1...7,0 м;

Параметри приймача-локатора RD2000+
Найменування
Значення параметру
Контроль підсиленняРучний, напівавтоматичний в режимі ЕЛ.МЕРЕЖА, РАДІО
Пошукові антени2 однообмоточні чотирисекційні з симетричним відкликом
Візуальна індикаціяРідкокристалічний дисплей, на якому відображено: режим роботи, потужнiсть сигналу (%), глибина залягання кабелю, глибина зонда
Звукова індикаціяЗвуковий сигнал через вологонепроникний динамік приладу. Звукова повірка батарей (біп-зуммер)
КонструкціяКорпус із протиударного водонепроникного термопластика (відповідає стандарту IP54)
Розмір, мм720 x 255 x 65
Вага, кг2,2
Живлення2 батареї типу LR20 (D) 1.5V. Час неперервної роботи - до 40 год. при + 20°С
Робоча температура, °С- 20...+ 55

БЕЗПЕКА ТА ЗАХИСТ. RD2000+ має декiлька вбудованих функцiй безпеки та захисту. Для забезпечення захисту оператора у випадках, коли кабель(наприклад силовий!) знаходиться близько вiд поверхнi землi, RD2000+ додатково має функцiю StrikeAlertTM. Серiйний номер RD2000+ та параметри калiбровки вшитi в програмне забезпечення RD2000+.

Технічні параметри генератора сигналу типу T1

Генератор дозволяє подавати сигнал в лінію одним із трьох способів: прямим підключенням до лінії, наведенням сигналу індукційним способом (від кліщів (хомутів), які обхвачують лінію) та наведенням сигналу методом індукції від вбудованого в генератор T1 контура.

Генератор T1 надає можливiсть наведення струму в побутову електромережу через звичайну розетку.

Управління генератором здійснюється однією кнопкою - "ВКЛ.-ВИКЛ.". Після вмикання він працює в індукційному режимі, а при підключенні з'єднувальних кабелів він автоматично перемикається на відповідний режим.

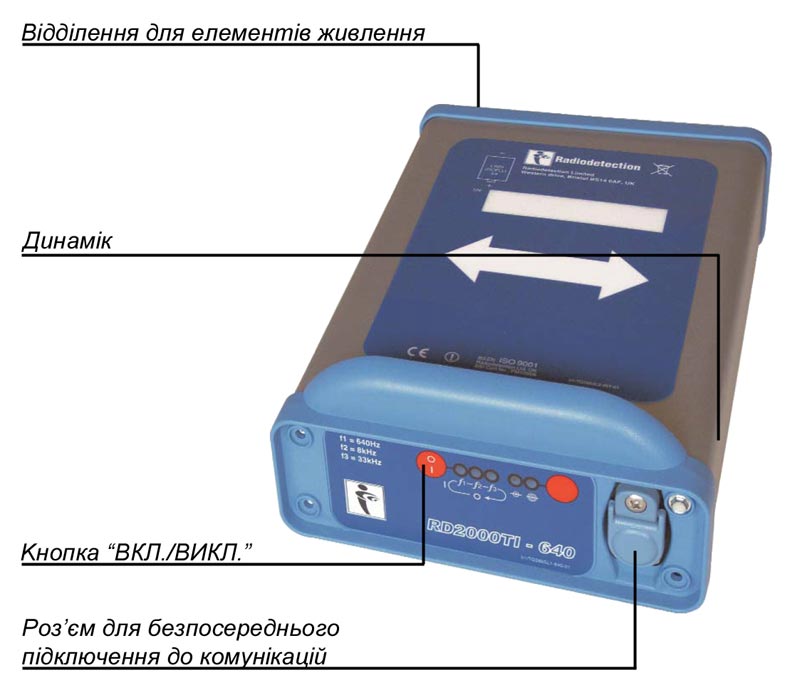

Генератор T1 має компактний корпус з відсіком для елементів живлення та роз'ємом для безпосереднього пiдключення до комунiкацiй.

Додатково генератор комплектується:

    - індуктивні кліщі (50 мм, 100 мм) - для подачі сигналу без прямого електричного контакту з лінією;
    - спеціальний подовжувальний штир - для підключення індуктивних кліщів у важкодоступних місцях;
    - спеціальний зонд "МИША" - для діагностики неметалічних трубопроводів;
    - спеціальний 3-х штиревий конектор для підключення генератора в лінію 220В (домашню розетку) для визначення місць знаходження внутрішньостінних кабелів;
    - акумулятори та зарядний пристрий.

ГЕНЕРАТОР T1
  • корпус виконаний із протиударного водонепроникного термопластика (відповідає стандарту IР54);
  • вихідні кола приладу захищені від випадкового підключення напруги 230В з частотою 50/60 Гц;
  • вихідна потужність - 0,1 Вт або 1 Вт;
  • живлення від батарей 4хLR20(D) 1,5 V; час неперервної роботи - до 12 год. при + 20°С;
  • робоча частота в режимі "індукція" - 8кГц, 33кГц
  • робоча частота в режимі безпосереднього підключення - 512(640)Гц, 8кГц, 33кГц;
  • робоча температура - 20...+ 55°С.
