ТРАСОПОШУКОВИЙ ЛОКАТОР C.A.T.3+ I ГЕНЕРАТОР GENNY3 фірми RADIODETECTION

ПРИЗНАЧЕННЯ. Комплект трасопошукових приладів фірми Radiodetection, що складається з приймача-локатора C.A.T.3+ i генератора GENNY3, призначений для виявлення траси та глибини залягання кабельних ліній зв'язку або трубопроводів. Головною особливістю комплекту є простота в його використанні. Робота з ним не потребує спеціальніх навичок. Комплект легкий, зручний в експлуатації, ударостійкий, пило- і водо- непроникний. В комплект входить м'яка сумка та зонди.
Приймач-локатор C.A.T.3+ має два типи індикації: звукову та візуальну - рідкокристаличний екран, на якому відображаються робочий режим, потужнiсть сигналу, положення та глибина залягання кабелю/трубопроводу, має високу чутливість та дозволяє здійснювати пошук траси в одному із 3-х режимів: 2-х пасивних - ел.мережа ( 50...3500Гц ) та радіо ( 15000...30000Гц ) та одному активному - сигнал з частотою 32768Гц (подається від генератора GENNY3).

Управління приладом здійснюється трьома ручками:
  1. кнопка ВКЛ./ВИКЛ.;
  2. ручка перемикання режимів;
  3. ручка регулювання чутливості приладу.

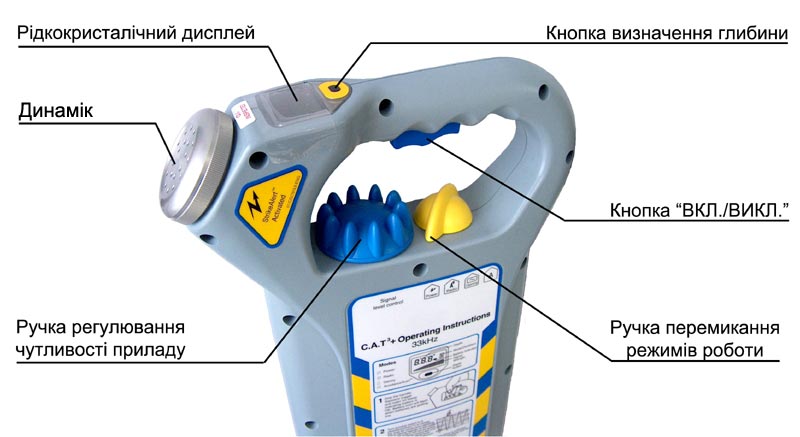

Управлiння трасопошуковим локатором C.A.T.3+
Прилад автоматично вимикається, якщо на протязі 5 хвилин не відбувалось ніяких перемикань.
Трасопошуковий локатор C.A.T.3+ і
   генератор GENNY3

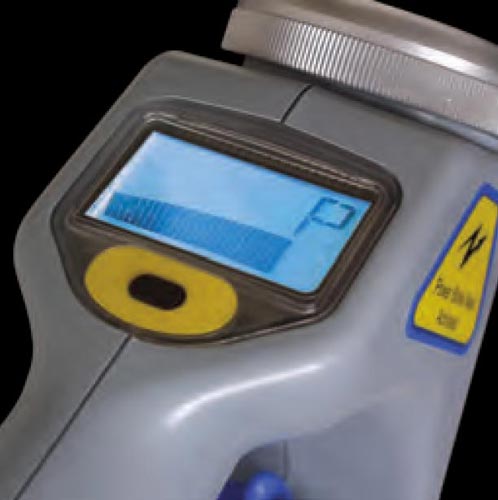

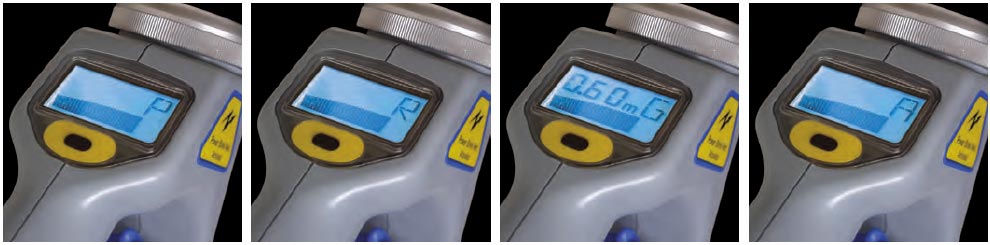

Режим електромережа (Р) - для визначення траси залягання кабелів, які знаходяться під напругою і/або сигналу з частотою 50Гц, наведених цими кабелями в телекомунікаційних мережах чи в трубопроводах;

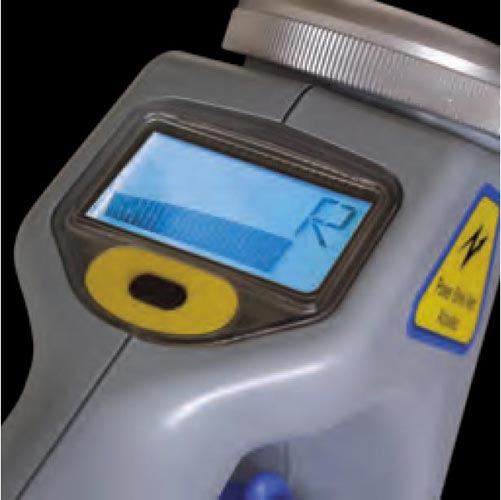

Режим радіо (R) - для визначення траси та глибини залягання кабелів/трубопроводів шляхом детектування наведенного в них високочастотного радіосигналу;

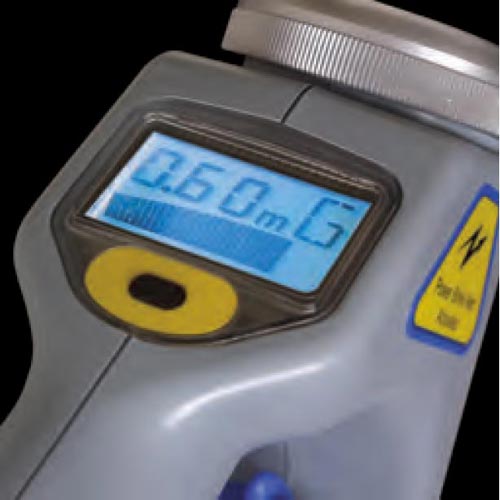

Режим GENNY (G) - для визначення траси залягання кабелів/трубопроводів шляхом детектування сигналу, який подається від генератора.
Приймач-локатор C.A.T.3+ може визначати положення зонду, який запускається в неметалічні(наприклад, пластикові) трубопроводи та, відповідно, визначити трасу та глибину такого трубопроводу.
Режим AvoidanceScanTM (A) - для початкового зондування ділянки. Цей режим дозволяє виявити комунікації у всіх режимах одночасно.
Технічні параметри локатора C.A.T.3+
Робочий режим
Режим
Частота
Чутливість на глибині 1м
Глибина локації, м
    Хороші умови
    Погані умови
Пасивний
    електромережа
50Гц...3,5кГц
7,5мА
3,0±10%
2,0±10%
Пасивний
Радіо
15...30кГц
25мкА
2,0±10%
1,0±10%
Активний
GENNY3
32768Гц±20Гц
5мкА
3,0±10%
2,0±10%
Комбiнований
AvoidanceScanTM
P/R/G комбiновaнa
як вказано вище
як вказано вище
як вказано вище

Похибка визначення ГЛИБИНИ при неспотвореному сигналі та при відсутності сигналу від найближчої лінії:

    для кабелю/труби:
         - ±5% при глибині 0,1...3,0 м;
    для зонда:
         - ±5% при глибинi 0,1...7,0 м;

Параметри приймача-локатора C.A.T.3+
Найменування
Значення параметру
Контроль підсиленняРучний, напівавтоматичний в режимі ЕЛ.МЕРЕЖА, РАДІО
Пошукові антени2 однообмоточні чотирисекційні з симетричним відкликом
Візуальна індикаціяРідкокристалічний дисплей, на якому відображено: режим роботи, потужнiсть сигналу (%), глибина залягання кабелю, глибина зонда, iндикатор джерела живлення
Звукова індикаціяЗвуковий сигнал через вологонепроникний динамік приладу. Звукова повірка батарей (біп-зуммер)
КонструкціяКорпус із протиударного водонепроникного термопластика (відповідає стандарту IP54)
Розмір, мм720 x 255 x 65
Вага, кг2,2
Живлення2 батареї типу D. Час неперервної роботи - до 30 год. при + 20°С
Робоча температура, °С- 20...+ 55

БЕЗПЕКА ТА ЗАХИСТ. C.A.T.3+ має декiлька вбудованих функцiй безпеки та захисту. Для забезпечення захисту оператора у випадках, коли кабель(наприклад силовий!) знаходиться близько вiд поверхнi землi, C.A.T.3+ додатково має функцiю StrikeAlertTM. При активiзацiЇ цієї функції на РК-екранi миготить позначка "Ж". Серiйний номер C.A.T.3+ та параметри калiбровки вшитi в програмне забезпечення C.A.T.3+.

Технічні параметри генератора сигналу типу GENNY3

Генератор дозволяє подавати сигнал в лінію одним із трьох способів: прямим підключенням до лінії, наведенням сигналу індукційним способом (від кліщів (хомутів), які обхвачують лінію) та наведенням сигналу методом індукції від вбудованого в генератор GENNY3 контура.

Управління генератором здійснюється однією кнопкою - "ВКЛ.-ВИКЛ.". Після вмикання він працює в індукційному режимі, а при підключенні з'єднувальних кабелів він автоматично перемикається на відповідний режим.

Генератор GENNY3 має компактний корпус із спеціальним відсіком для збереження додаткових пристосувань, які входять до комплекту: провода для підключення генератора до лінії та заземляючого штира з проводом підключення.

Додатково генератор комплектується:

    - індуктивні кліщі (50 мм, 100 мм) - для подачі сигналу без прямого електричного контакту з лінією;
    - спеціальний подовжувальний штир - для підключення індуктивних кліщів у важкодоступних місцях;
    - спеціальний зонд "МИША" - для діагностики неметалічних трубопроводів;
    - спеціальний 3-х штиревий конектор для підключення генератора в лінію 220В (домашню розетку) для визначення місць знаходження внутрішньостінних кабелів;
    - акумулятори та зарядний пристрий.

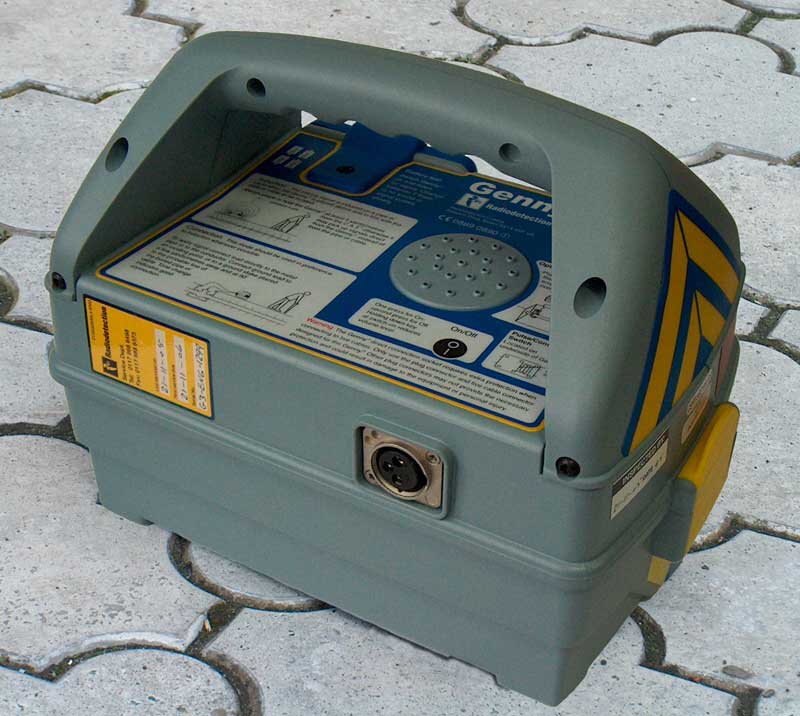

ГЕНЕРАТОР GENNY3
  • корпус виконаний із протиударного водонепроникного термопластика (відповідає стандарту IР54);
  • вихідні кола приладу захищені від випадкового підключення напруги 230В з частотою 50/60 Гц;
  • вихідна потужність - 0,1 Вт;
  • розміри генератора - 280 x 175 x 210 мм;
  • вага - 2,5 кг;
  • живлення від батарей 4хLR20(D) 1,5 V; час неперервної роботи - до 30 год. при + 20°С;
  • робоча частота в режимі "індукція" - 32768Гц;
  • робоча частота в режимі безпосереднього підключення - 32768Гц;
  • робоча температура - 20...+ 55°С.
