ТРАСОПОШУКОВИЙ ЛОКАТОР C.A.T+. I ГЕНЕРАТОР GENNY+ фірми RADIODETECTION

ПРИЗНАЧЕННЯ. Комплект трасопошукових приладів фірми Radiodetection, що складається з приймача-локатора C.A.T+. i генератора GENNY+, призначений для виявлення траси та глибини залягання кабельних ліній зв'язку або трубопроводів. Прилади легкі, зручні в експлуатації, ударостійкі, пило- і водо- непроникні. В комплект входить м'яка сумка та зонди.
Приймач-локатор C.A.T+. має два типи індикації: звукову та візуальну - рідкокристаличний екран, на якому відображаються робочий режим, потужнiсть сигналу, положення та глибина залягання кабелю/трубопроводу, має високу чутливість та дозволяє здійснювати пошук траси в одному із 3-х режимів: 2-х пасивних - ел.мережа ( 50Гц ) та радіо ( 14...28кГц ) та одному активному - сигнал з частотою 22 або 33кГц (подається від генератора GENNY+).

Управління приладом здійснюється трьома ручками:
  1. кнопка ВКЛ./ВИКЛ.;
  2. ручка перемикання режимів;
  3. ручка регулювання чутливості приладу.
Прилад автоматично вимикається, якщо на протязі 5 хвилин не відбувалось ніяких перемикань.
Трасопошуковий локатор C.A.T. і
   генератор GENNY+

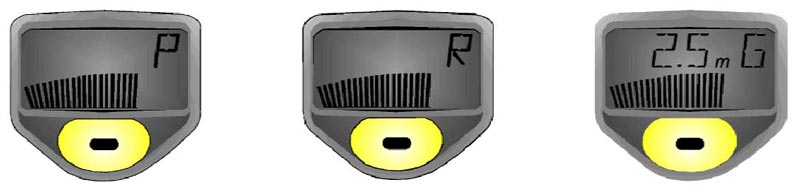

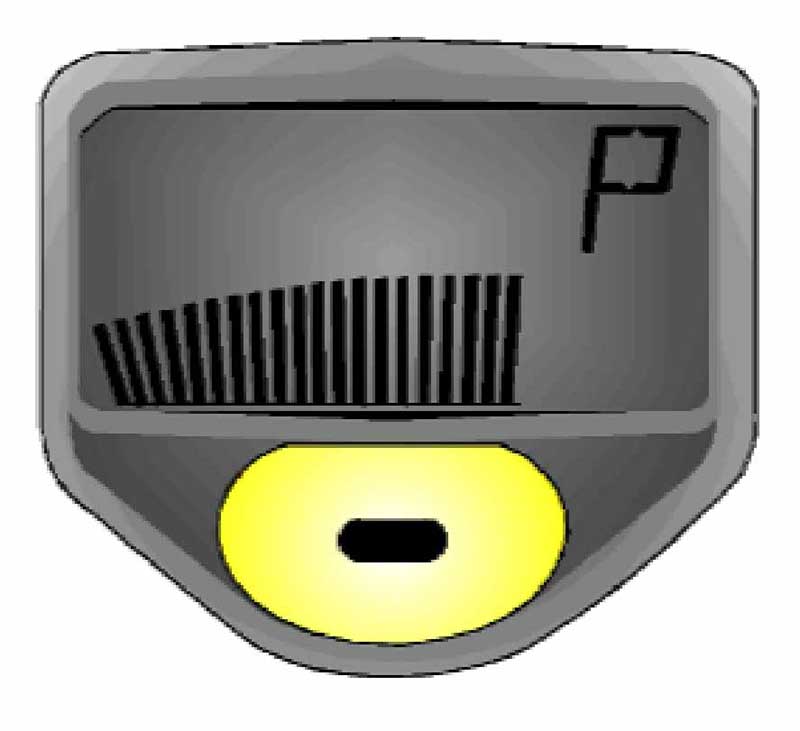

Режим електромережа (Р) - для визначення траси залягання кабелів, які знаходяться під напругою і/або сигналу з частотою 50Гц, наведених цими кабелями в телекомунікаційних мережах чи в трубопроводах;

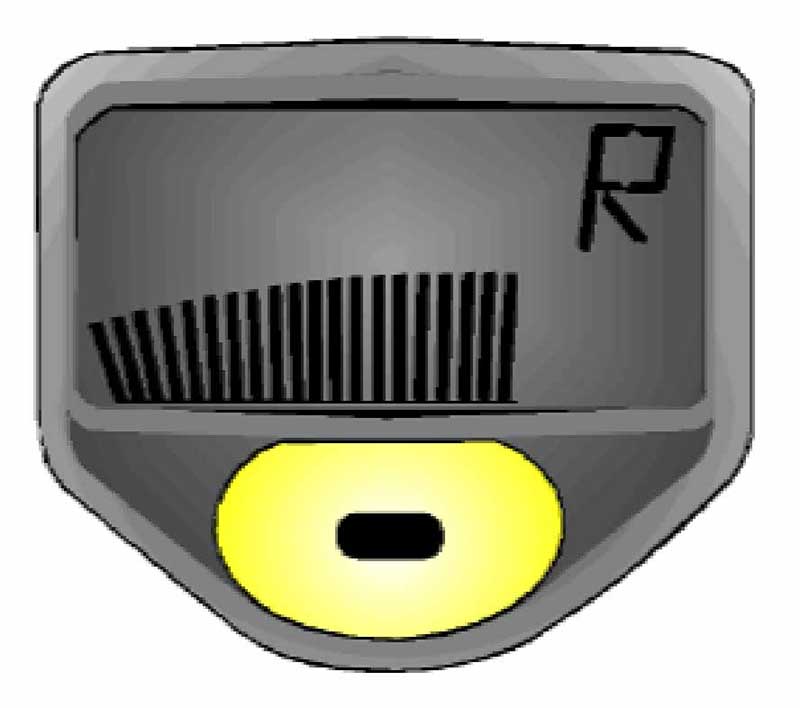

Режим радіо (R) - для визначення траси та глибини залягання кабелів/трубопроводів шляхом детектування наведенного в них високочастотного радіосигналу;

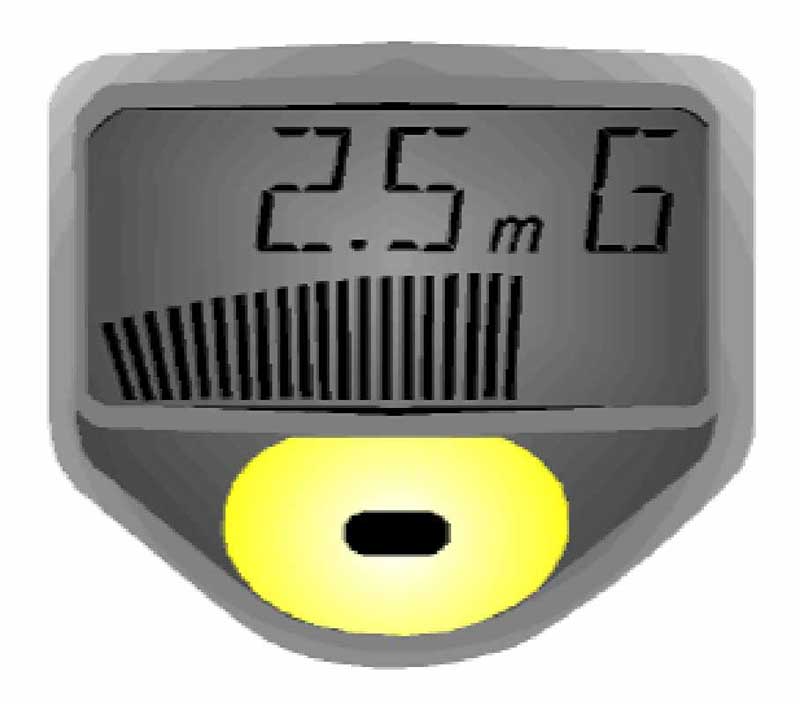

Режим GENNY (G) - для визначення траси залягання кабелів/трубопроводів шляхом детектування сигналу, який подається від генератора.
Приймач-локатор C.A.T+. може визначати положення зонду, який запускається в неметалічні(наприклад, пластикові) трубопроводи та, відповідно, визначити трасу та глибину такого трубопроводу.
Технічні параметри локатора C.A.T+.
Робочий режим
Режим
Частота
Чутливість на глибині 1м
Глибина локації, м
    Хороші умови
    Погані умови
Пасивний
    електромережа
50Гц...3,5кГц
7,5мА
3,0±10%
2,0±10%
Пасивний
Радіо
15...30кГц
20мкА
2,0±10%
1,0±10%
Активний
GENNY
22кГц±15Гц
5мкА
3,0±10%
2,0±10%

Похибка визначення ГЛИБИНИ при неспотвореному сигналі та при відсутності сигналу від найближчої лінії:

    для кабелю/труби:
         - 5% при глибині 0,3...2,0 м;
         - 10% при глибинах 2,0...3,0 м;
    для зонда:
         - 7% при глибинах 0,5...3,0 м;
         - 15% при глибинах 3,0...5,0 м в залежності від типу зонда.

Параметри приймача-локатора C.A.T.+
Найменування
Значення параметру
Контроль підсиленняРучний, напівавтоматичний в режимі ЕЛ.МЕРЕЖА, РАДІО
Пошукові антени2 однообмоточні чотирисекційні з симетричним відкликом
Візуальна індикаціяРідкокристалічний дисплей, на якому відображено: режим роботи, потужнiсть сигналу (%), глибина кабелю, глибина зонда
Звукова індикаціяЗвуковий сигнал через вологонепроникний динамік приладу. Звукова повірка батарей (біп-зуммер)
КонструкціяКорпус із протиударного водонепроникного термопластика (відповідає стандарту IP54)
Розмір720 x 255 x 65 мм
Вага2,2 кг
Живлення8 x LR6(AA) 1.5V. Термiн роботи - 40 год. при +20°С

БЕЗПЕКА ТА ЗАХИСТ. C.A.T+ має декiлька вбудованих функцiй безпеки та захисту. Для забезпечення захисту оператора у випадках, коли кабель(наприклад силовий!) знаходиться на глибинi менше 25см вiд поверхнi землi, на РК-екранi зявиться значення "000". Якщо кабель знаходиться за межами зони вимiрювання глибини залягання, у цьому випадку РК-екран миготить. Серiйний номер C.A.T+ та параметри калiбровки вшитi в програмне забезпечення C.A.T+.

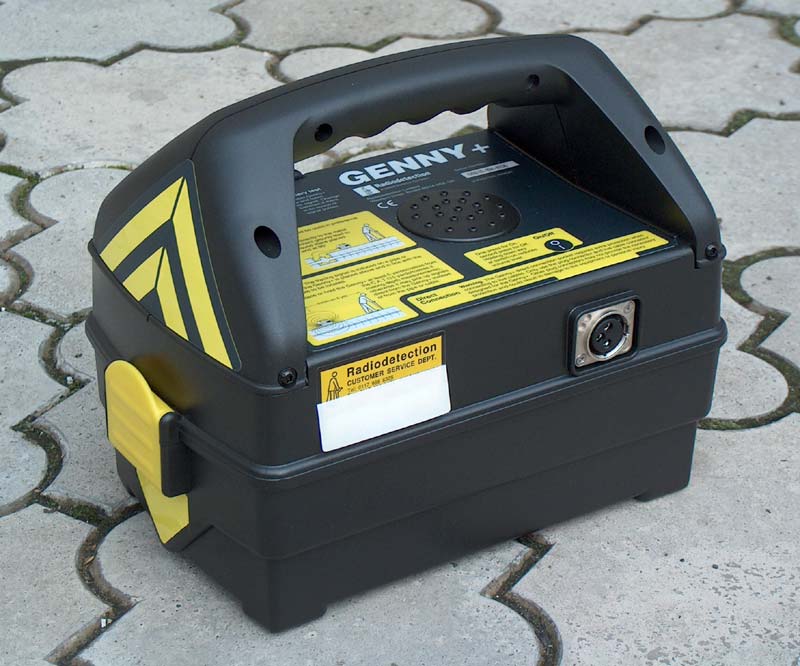

Технічні параметри генератора сигналу типу GENNY+

Генератор дозволяє подавати сигнал в лінію одним із трьох способів: прямим підключенням до лінії, наведенням сигналу індукційним способом (від кліщів (хомутів), які обхвачують лінію) та наведенням сигналу методом індукції від вбудованого в генератор GENNY+ контура.

Управління генератором здійснюється однією кнопкою - "ВКЛ.-ВИКЛ.". Після вмикання він працює в індукційному режимі, а при підключенні з'єднувальних кабелів він автоматично перемикається на відповідний режим.

Генератор GENNY+ має компактний корпус із спеціальним відсіком для збереження додаткових пристосувань, які входять до комплекту: провода для підключення генератора до лінії та заземляючого штира з проводом підключення.

Додатково генератор комплектується:

    - обхвачувальні кліщі (50 мм, 100 мм) - для подачі сигналу без прямого електричного контакту з лінією;
    - спеціальний подовжувальний штир - для підключення обхвачувальних кліщів у важкодоступних місцях;
    - спеціальний зонд "МИША" - для діагностики неметалічних трубопроводів;
    - спеціальний 3-х штиревий конектор для підключення генератора в лінію 220В (домашню розетку) для визначення місць знаходження внутрішньостінних кабелів.

ГЕНЕРАТОР GENNY
  • корпус виконаний із протиударного водонепроникного термопластика (відповідає стандарту IР54);
  • вихідні кола приладу захищені від випадкового підключення напруги 230В з частотою 50/60 Гц;
  • вихідна потужність - 0,08 Вт;
  • розміри генератора - 280 x 175 x 210 мм;
  • вага - 2,5 кг;
  • живлення від батарей 4хLR20(D) 1,5 V; термiн роботи - 30 год. при +20°С
  • робоча частота в режимі "індукція" - 22кГц;
  • робоча частота в режимі безпосереднього підключення - 22 кГц.
