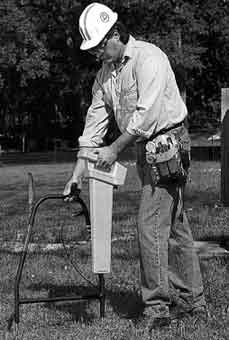

ПРИЗНАЧЕННЯ. Кабелешувач електронний DYNATEL 2273T призначений для:
- пошуку траси залягання кабелю;
- визначення місць розташування активних покажчиків (маркерів);
- визначення підземних комунікацій (трубо-проводів, колодязів, муфт і т.п.);
- точне визначення місць ушкодження оболонки підземних кабелів;
- визначення місць обриву струмоведучих жил повітряних ліній зв'язку.
КОМПЛЕКТНІСТЬ
- 1196 котушка індуктивності "DYNA" з внутрішнім діаметром 152 мм (з чохлом).
- 2206 приставка-маркерошукач EMS (багаточастотний)
- 3005 котушка індуктивності "DYNA" з внутрішнім діаметром 25 мм
- 3011 індуктивний датчик
- 3019 котушка індуктивності "DYNA" із внутрішнім діаметром 76 мм (включає індуктивність 9011 і чохол)
- 3229 активний зонд для пошуку трубо-проводів
- 9011 індуктивність
- 9023 сполучний шнур для зонда
- 9043 додатковий шнур заземлення
ДОДАТКОВА ІНФОРМАЦІЯ.
Використання приладу 2273Е разом з маркерною приставкою 2206 чи 2205 дозволяє визначати місце закладки маркерів при одночасному пошуку траси залягання кабелю. Приставка маркерошукач 2205EMS розроблена спеціально для потреб телефонних компаній, настроєна виключно на одну фіксовану частоту і здійснює пошук тільки "телефонних" маркерів. Маркерошукач 2206 універсальний і дозволяє здійснювати пошук маркерів будь-якої частоти.
|
|
Технічні параметри кабелешукач Dynatel 2273E приведені в табл. 6.5.
(Таблиця 6.5)
Технічні характеристики кабелешукача DYNATEL 2273E
Передавач | |
Частоти | |
Режим пошуку кабелю, Гц | 577, 8000,33000, 133000 |
Режим пошуку пошкодженої оболонки, Гц | 4 и 8 |
Режим пошуку траси кабелю, Гц | 577, 33000 |
Частотний режим, Гц | 577, 133000 (імпульси, модульовані цією частотою та наступні зі швидкістю 8 Гц) |
Индуктивний режим, Гц | 133000 |
Вихідна потужність, Ватт | 3 макс. |
Тривалість строку служби батареї, год | 50-при нормальному вихідному рівні 10-при високому вихідному рівні |
Рекомендований тип батарей та кількість | 6 штук алкалінових Duracell типу LR14(MN1400) |
Приймач | |
Частоти: | |
Режим пошуку траси, Гц | 577, 8000, 33000, 133000 |
Пасивний режим, Гц | 50, 60 або 22000 (LF) |
Частотний режим, Гц | 577, 133000 |
Режим пошуку траси | Дуальний піковий (по максимальній потужності) |
Дуальний з пригніченням (по мінімальній потужності) |
Дуальний режим (по нульовим сигналах) |
Дифференційний |
Діапазон виміру глибини, м | 0...4.50 |
Точність виміру, % | ± 10 у межах від 0 до 1.50 м |
± 15 у межах від 1.50 до 4.50 м |
Рекомендований тип батарей | 6 штук лужних Duracell типу LR14 MN1400) |
Термін служби батареї, ч | 50 |
Умови експлуатації і збереження | |
Діапазон температур: |
- експлуатація | від -20 °С до +50 °С |
- збереження | від -40 °С до +70 °С |
Вага приймача, кг | 1.8 |
Вага передавача, кг | 2.4 |
* EMS - електромагнітний принцип виявлення
Примітка: Перед використанням виробу Користувач повинний визначити придатність виробу для наміченого застосування. Користувач приймає на себе весь ризик і відповідальність, зв'язані з таким застосуванням. При виявленні дефектних комплектуючих у виробі компанія 3M зобов'язується зробити їхню заміну або відремонтувати виріб після підтвердження їхньої дефектності.
|
