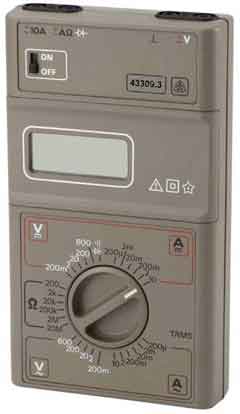

ПРИЗНАЧЕННЯ. Прилад електровимірювальний багатофункціональний 43309.3 призначений для вимірювання електричних характеристик при ремонті, виготовленні та експлуатації різних електрорадіоприладів:
- вимір сили постійного струму;
- вимір напруги постійного струму;
- вимір середньоквадратичного значення сили змінного струму сінусоідальної форми крівий;
- вимір середньоквадратичного значення напруги змінного струму сінусоідальної форми крівий;
- опору постійному струму.
ПЕРЕВАГИ:
- вироблено в Україні;
- вимірювання діючого значення напруги та сили змінного струму;
- відображення значень вимирювань в цифровому вигляді;
- автоматичне відображення полярності вимірюванного сигналу;
- можливість контролю напівпровідників;
- автоматична сигналізація пониженої напруги джерела живлення;
- внутрішний захист входів від перенапруги;
- акустична сигналізація при перевірки електричних мереж;
- конструкція витримує випробну напругу 4кВ;
- ціна приладу значно нижча в порівнянні з західними аналогами.
|  |
РОБОЧІ УМОВИ ЕКСПЛУАТАЦІЇ:
| температура навколишнього повітря | від 0°С до + 40°С; |
| відносна вологість повітря | не більше 80 % при 25°С; |
| атмосферний тиск | 84-106,7 кПa. |
| зовнішнє магнитне поле, однорідне | від МПЗ до =0,40(~0,016)kА/m f <=1kHz |
| напруга джерела живлення | 7...9V |
| робоче положення | горизонтальне ± 10° |
Технічні характеристики приладу 43309.3 представлені в таблиці 1
| (Таблиця 1) |
| Технічні характеристики приладу 43309.3 |
|---|
| Найменування характеристик | Значення характеристик |
| Діапазони вимірювань: | |
| -напруги постійного струму, В | 0...0,2/2/20/200/600 |
| -напруги змінного струму, В |
| -сили постійного струму, мА | 0...0,2/2/20/200/2000/10 000 |
| -сили змінного струму, мА |
| -опору постійному струму, кОм | 0...0,2/2/20/200/2000/20 000 |
| Основна похибка, %, при вимірюванні: | |
| -напруги постійного струму | ±[1,0+0,5(Uk/Ux-1)] |
| -напруги змінного струму |
| -сили постійного струму | ±[1,5+0,6(Ik/Ix-1)] |
| -сили змінного струму |
| -опору постійному струму | ±[1,0+0,5(Rk/Rx-1)] |
| Вхідний опір при вимірюванні напруги постійного та змінного струму | 10МОм |
| Габаритні розміри приладу, мм, не більше | 169 х 96 х 35 |
| Відліковий пристрий | цифровий - 3.5 розряди |
| Маса приладу, кг, не більше | 0,35 |
|
