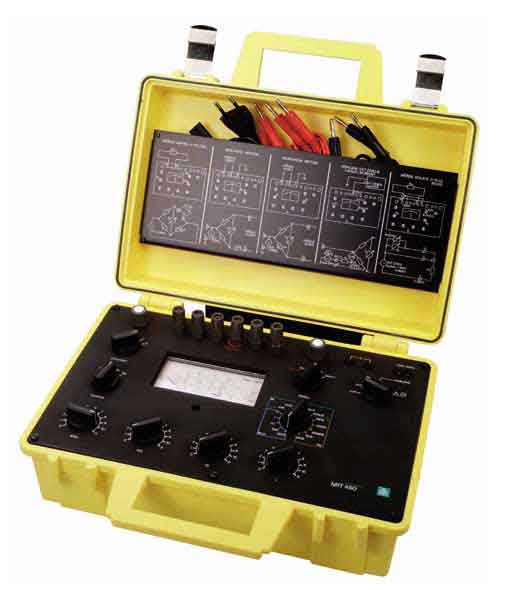

ПРИЗНАЧЕННЯ. Прилад переносний кабельний ПКП М1Т450.1 призначений для виміру характеристик магістральних кабелів зв'язку і силових кабелів:
- вимір опору ізоляції;
- вимір опорів;
- вимір ассиметрії опорів;
- визначення відстані до наступних типів несправностей:
- торкання, замикання;
- обривів різного виду, у т.ч. із замиканням на землю;
- зниження опору ізоляції між жилами або між жилами і землею;
- короткого замикання між жилами або між жилами і землею;
- розбитість пар (переплутування жил).
 |
|
ПЕРЕВАГИ:
- конструкція виконана так, що будь-які неправильні переключення не приводять до ушкодження приладу;
- протиударний гальванометр захищений від електричного перевантаження;
- різноманітні можливості живлення вимірювального моста - постійним, змінним, імпульсним струмом;
- живлення від вмонтованих акумуляторних батарей, що забезпечують тривалий період експлуатації;
- вмонтований зарядний пристрій;
- конструкція для жорстких умов експлуатації, вага 4 кг;
- ціна приладу значно нижча в порівнянні з аналогами.
ВІДМІННІ РИСИ.
- Прилад заміняє широко використовувані кабельні прилади ПКП-3, ПКП-4, ПКП-5.
Відмінні риси ПКП М1Т 450 у наступному:
- зменшено кількість органів керування з метою підвищення надійності і спрощення роботи;
- при вимірах за схемою моста постійного струму і по методу Варлея розширений діапазон вимірів малих опорів - до 0,001 Ом;
- при вимірах за схемою Муррея надана можливість крім коефіцієнта 1000 використовувати коефіцієнти 10, 100, 10000, 100000, що дозволяє підвищити точність вимірів і застосовувати метод Муррея в більш широкому діапазоні несправностей кабелю, відпадає необхідність підключення додаткових резисторів при близьких відстанях до передбачуваного ушкодження;
- застосування живлення мостових схем імпульсним і змінним струмом дозволило підвищити точність компенсації перешкод і усунення наведень при вимірах;
- у два рази підвищена точність виміру за схемою омметра і мостових методів;
- маса приладу знижена до 4 кг;
- ціна приладу значно нижче в порівнянні з аналогами.
РОБОЧІ УМОВИ ЕКСПЛУАТАЦІЇ:
| температура навколишнього повітря | від - 10°С до 50°С; |
| відносна вологість повітря | не більше 80 % при 25°С; |
| атмосферний тиск | 84-106 кПa. |
Технічні характеристики приладу ПКП М1Т 450, ПКП М1Т 450.1 представлені в табл. 6.1
| (Таблиця 6.1) |
| Технічні характеристики приладу ПКП М1Т450, М1Т450.1 |
|---|
| Найменування характеристик | Значення характеристик |
| М1Т450 | М1Т450.1 |
| Вимір опору постійному струму, W | 0,001…122210 |
| Вимір опору ізоляції | до 10 GW | до 50 GW |
| Відношення плечей моста постійного струму і методу Варлея (множник n) | n = 0,001
0,01
0,1
1
10 |
| Значення опорів постійного плеча мостової схеми Муррея | M = 10W
100W
1000W
10000W
100000W |
| Похибка мостових методів Вінстона, Вар лея | при n= 0,001 | ± 0,6 % вимірюваної величини + 10mW |
| при n= 0,01…10 | ± 0,1 % вимірюваної величини + 5mW |
| Похибка методу Муррея | при M= 10W | ± 0,6 % вимірюваної величини + 10mW |
| при M= 100W…100kW | ± 0,1 % вимірюваної величини + 5mW |
| Похибка виміру опору ізоляції, не більше | ± (1+Rx/Rxmax)x10%,
где Rx- вимірювана величина
Rxmax - кінцеве значення
діапазона (1MW-10GW) |
| Напруги внутрішнього джерела живлення приладу | Напруга постійного струму, V | 9-11
100 ± 5 % | 9-11
100100 ± 5%
500 ± 5% |
| Напруга змінного струму, V | 1 ± 20 %, частота 800 Hz ± 30 % |
| Напруга пульсуючого струму, V | Частота = 1,7 Hz ± 30 %
низький рівень 0
високий рівень 120 ± 20 % |
| Напруга зовнішнього джерела постійного струму при методах вимірювання Варлея, Муррея, максимально, V | 500 |
| Напруга при вимірюванні опору ізоляції ізоляції, V | 100 | 100, 500 |
| Напруга живлення встроєного зарядного пристрою акумуляторів, V | 220 ± 10 % |
| Габаритні розміри приладу, мм, не більше | 346 х 296 х 138 |
| Маса приладу, кг, не більше | 4 |
|
