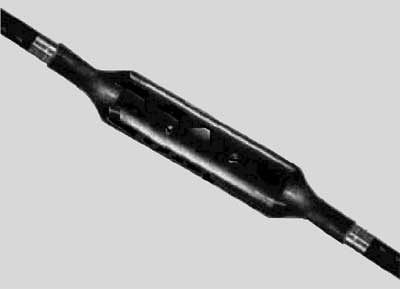

МУФТИ ГАЗОНЕПРОНИКНІ ДЛЯ КАБЕЛІВ МКС (МКП) |
ПРИЗНАЧЕННЯ. Муфти газонепроникні застосовуються для монтажу на кабелях типу
МКСАШп (МКПАШп) 4 х 4 та 7 х 4 і забезпечують утримання магістральних ліній зв`язку під постійним надлишковим тиском
до 69 кПа.
|
СКЛАД НАБОРУ
шина екранна |
сітка екранна |
стрічка ПВХ |
каркас |
манжета темоусаджувальна |
застібки із нержавіючої сталі |
компаунд |
серветка знежирювальна |
фольга алюмінієва |
смужка абразивна |
керівництво по монтажу |
упаковка |
|
|
ОСНОВНІ ЕТАПИ МОНТАЖУ
Інформація для вибору та замовлення набору |
Марка кабелю | Позначення наборів для муфт |
МКСАШп - 4 х 4 х 1,2 | МГК/Мт - 4 х 4 - 140 |
МКСАШп - 7 х 4 х 1,2 | МГК/Мт - 7 х 4 - 200 |
Маркування комплекту: МГK/Mт - 4 х 4 - 140,
деМГТ - муфта газонепроникна;
K - компаундна;
Mт - манжета термоусаджувальна;
4 х 4 - ємність кабелю;
140 - робоча зона, мм.
Примітка: для кабелю МКС компанією МАКО виготовляються набори газонепроникних муфт для
монтажу "холодним" способом - з використанням стрічки VM-Tape та поліетиленової муфти.
|
