МУФТИ ГАЗОНЕПРОНИКНІ ШАХТНІ МГПш НА КАБЕЛІ 100 ... 200 ПАР
ПРИЗНАЧЕННЯ. Муфти використовуються для газоблокування на кабелях типу ТПП, які утримуються під постійним надлишковим тиском до 69 кПа.
Тиск в магістраль подається через 24 години після полімеризації компаунду.
Конструкція муфти дозволяє проводити як горизонтальний так і вертикальний монтаж.

Схема монтажна муфти МГПш
СКЛАД НАБОРУ:
- стрічка 5313
- стрічка DR
- стрічка ПВХ
- хомут обтискуючий
- шина екранна
- з'єднувач екрану
- поліетиленова півмуфта
- компаунд 4407
- смужка абразивна
- pукавички латексні
- керівництво по монтажу
- упаковка

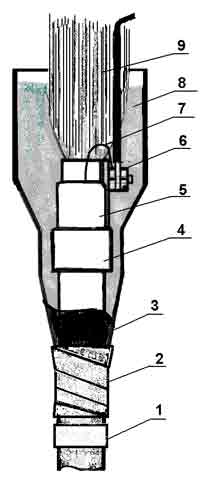

Рис. Схема монтажна муфти МГПш:
1 - хомут обтискуючий;
2 - стрічка ПВХ;
3 - півмуфта поліетиленова;
4 - стрічки 5313 + DR;
5 - оболонка кабелю;
6 - шина екранна;
7 - екранний провід;
8 - компаунд 4407;
9 - жили кабелю.

Інформація для вибору та замовлення наборів для муфт
Марка кабелю, парПозначення наборів для муфт Типорозмір півмуфти п/е
ТПП 100 х 2 х 0,4
МГПш-100
19/33-125
ТПП 200 х 2 х 0,4
МГПш-200
19/33-125

Маркування набору: МГПш-100
МГ- муфтa муфта газонепроникна
П- поліетиленовий корпус
ш- шафна
100 - ємність кабелю, пар
