ПРИЗНАЧЕННЯ. Муфти призначені для монтажу і герметизації зростку на кабелях КСПП (ЗКП) з
діаметром жил 0,9 та 1,2 мм і забезпечують захист зростка жил кабелю від вологи і надійну роботу лінії зв'язку на протязі
всього терміну експлуатації кабелю.
З'єднання жил кабелю проводиться за допомогою механічних з'єднувачів типу UDW або 557TG, які швидко і надійно зрощують жили,
створюють газонепроникний контакт і забезпечують захист з'єднання від вологи, корозії та гарантують якість, еквівалентну пайці.
Зросток герметизується стрічкою VM-Tape та додатково захищається термоусаджувальною трубкою.
Примітка: з'єднання жили може проводитись скруткою з ропайкою та ізолюванням її відрізком стрічки VM.
СКЛАД НАБОРУ.
- з`єднувачі UDW (557TG) - з'єднувач провідника екрану - стрічка VM-Тape - стрічка ПВХ - каркас муфти
- трубка термоусаджувальна - смужка абразивна - керівництво по монтажу - упаковка |
|

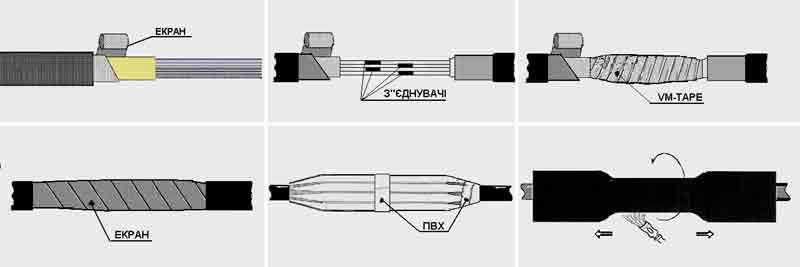

ОCНОВНІ ЕТАПИ МОНТАЖУ:
Інформація для вибору та замовлення наборів муфт |
Марка кабелю | Позначення наборів для муфт |
КСПП 1 х 4 х 0,9(1,2) | МП - КСПП - VM/Tт - 120 - UDW |
ЗКП 1 х 4 х 1,2 | МП - ЗКП -VM/Tт - 140 - UDW |
Маркування комплекту: МП - КСПП - VM/Tт - 120 - UDW,
де МП- муфти пряма;
КСПП (ЗКП) - тип кабелю;
Тт - зросток герметизований трубкою термоусаджувальною;
120 - робоча зона, мм;
UDW - тип з'єднувача.
|
