ПРИЗНАЧЕННЯ. Муфти зєднувальні компресійні, герметизовані компаундом типу 8882Gel,
застосовуються при будівництві і експлуатації на кабелях типу ТПП, які не утримуються під надлишковим тиском,
як заповнених так і не заповнених заповнювачем, і які прокладаються в грунті, каналізації.
Муфти забезпечують повну вологонепроникність та 100% захист зростка жил кабелю від проникнення вологи як з поверхні
муфти, так і по осердю.
Рекомендується для використання в місцях з високою вірогідністю затоплення кабелю,
для кабелю з гідрофобним заповненням, а також при проведенні робіт при температурах до -10°С.
Примітка. Суть методу полягає в тому, що на компаунд 8882Gel створюється тиск до 0,5кг/см2
шляхом обмотки заповненого зростка стрічкою EZ. Компаунд заповнює простір між жилами і з`єднувачами та розповсюджується
вздовж кабелю (якщо кабель без заповнювача) на відстань 25 ... 50 см.
Компресійний метод дозволяє мінімізувати витрати компаунда та не допустити попадання вологи в зросток як з поверхні
муфти так і по осердю кабелю.

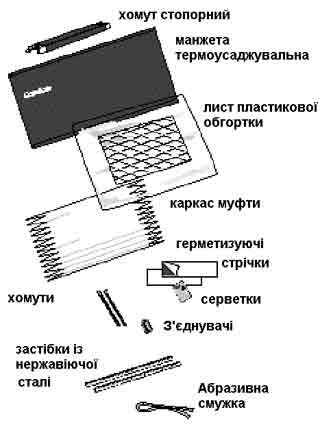

СКЛАД НАБОРУ.
- з`єднувачі жил
- шина екранна
- з'єднувач провідника екрану
- манжета термоусаджувальна
- застібки з нержавіючої сталі
- компаунд 8882Gel
- пакет поліетиленовий
- каркас муфти
- стрічка EZ
- стрічка 2900R
- фольга алюмінієва
- серветка
- стрічка ПВХ
- смужка абразивна
- керівництво по монтажу
- упаковка |
|

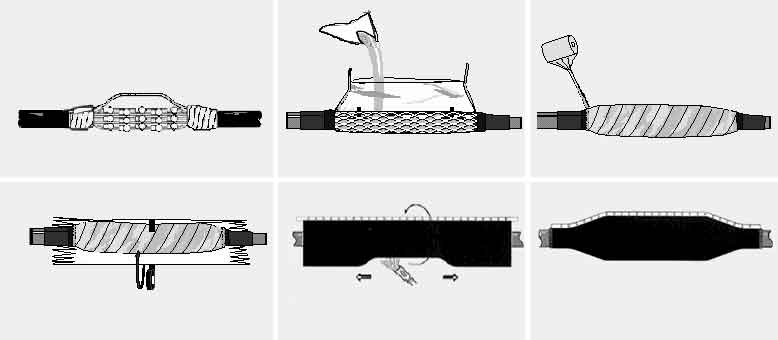

ОCНОВНІ ЕТАПИ МОНТАЖУ:
| Інформація для вибору та замовлення наборів для муфт |
|---|
| Ємність кабелю,пар | Позначення наборів для прямих муфт | Макс.діаметр зростку, мм | Мінім. діам. кабелю, мм | Робоча зона, мм |
| 10 х 2 х 0,4 | МП-10-XAGA1650-130-TS | 43 | 8 | 130 |
| 10 х 2 х 0,5 |
| 20 х 2 х 0,4 | МП-20-XAGA1650-130-TS | 43 | 8 | 130 |
| 20 х 2 х 0,5 |
| 30 х 2 х 0,4 | МП-30-XAGA1650-130-TS | 43 | 8 | 130 |
| 30 х 2 х 0,5 |
| 50 х 2 х 0,4 | МП-50-XAGA1650-150-TS | 55 | 12 | 150 |
| 50 х 2 х 0,5 |
| 100 х 2 х 0,4 | МП-100-XAGA1650-220-TS | 75 | 15 | 220 |
| 100 х 2 х 0,5 |
| 200 х 2 х 0,4 | МП-200-XAGA1650-260-TS | 100 | 25 | 260 |
| 200 х 2 х 0,5 |
| 300 х 2 х 0,4 | МП-300-XAGA1650-260-TS | 100 | 25 | 260 |
| 300 х 2 х 0,5 |
| 400 х 2 х 0,4 | МП-400-XAGA1650-430-TS | 100 | 25 | 430 |
| 400 х 2 х 0,5 |
| 500 х 2 х 0,4 | МП-500-XAGA1650-430-25G | 100 | 25 | 430 |
| 500 х 2 х 0,5 |
| 600 х 2 х 0,4 | МП-600-XAGA1650-430-25G | 100 | 25 | 430 |
| 600 х 2 х 0,5 |
Маркування набору: МП-400-XAGA1650-430-TS,
де MП- муфта пряма;
400 - ємність кабелю, пар;
XAGA1650 - комплект для герметизації зростку;
430 - робоча зона, мм;
TS, 25 - тип з'єднувача жил: TS - одножильний механічний,
UY2 або інший (табл.2.2); 25 - 25-ти парний сухий.
Примітка.
1. Склад набору може змінюватись по узгодженню із Замовником.
2. При передачі по кабелю сигналу у цифровій формі зросток муфти необхідно екранувати.
|
