ПРИЗНАЧЕННЯ. Муфта з'єднувальна призначена для монтажу високочастотного магістрального
кабелю типу МКС, МКП (А,С), герметизована за допомогою термоусаджувальної манжети і забезпечує вологонепроникність та
гeрметичність на кабелях, які утримуються під надлишковим тиском.
ОСОБЛИВОСТІ МОНТАЖУ:
- з'єднання жил кабелю проводиться за допомогою механічних з'єднувачів типу UDW або 557TG, виключають нагрівання кордельно-полістирольної
(стірофлексної) ізоляції та які швидко й надійно зрощують жили, створюють газонепроникний контакт і
забезпечують захист з'єднання від вологи, корозії та гарантують якість, еквівалентну пайці;
- з'єднання оболонок проводиться з використанням з'єднувачів екрана та шини екранної перерізом 10 ... 25мм2.
СКЛАД НАБОРУ.
- з`єднувачі UDW (557TG) - стрічка EZ - з'єднувач провідника екрану 4460-S - шина екранна - стрічка 88Т
- стрічка 2900R - каркас - фольга алюмінієва захисна - манжета термоусаджувальна - смужка абразивна
- cервeтка спиртова - керівництво по монтажу - упаковка |
|

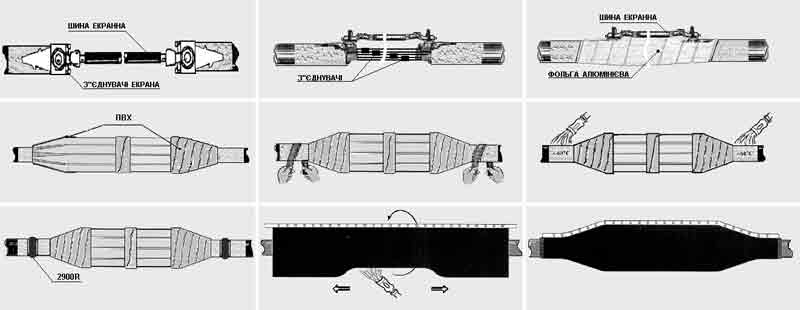

ОCНОВНІ ЕТАПИ МОНТАЖУ:
Інформація для вибору та замовлення наборів муфт |
Марка кабелю | Позначення наборів для муфт |
МКСАШп 4 х 4 х 1,2 | МП- 4 х 4 -Mт - 140 |
МКСАШп 7 х 4 х 1,2 | МП- 7 х 4 -Mт - 200 |
Маркування комплекту: МП-7х4-Mт-200,
де МП- муфти пряма;
7 х 4 - ємність кабелю, пар;
Mт - зросток герметизований манжетою термоусаджувальною;
200 - робоча зона, мм.
|
