ПРИЗНАЧЕННЯ. Муфти призначені для герметизації стику кабелю з корпусом муфти і стику
півмуфт відрізками тeрмоусаджувальної трубки на кабелях типу ТПП ємністю до 100 пар, які не утримуються під надлишковим
тиском, і прокладаються в кабельній каналізації, колекторах, тунелях, на стінах будівель, підвішених на опорах і в
приміщеннях.
Рекомендується для кабелів ТПП, які прокладаються в сухих приміщеннях і які не зазнають
механічних навантажень.
СКЛАД НАБОРУ.
- з`єднувачі жил
- шина екранна
- з'єднувач провідника екрану
- стрічка EZ
- смужка абразивна
- муфта поліетиленова
- трубки термоусаджувальнi
- керівництво по монтажу
- упаковка |
|

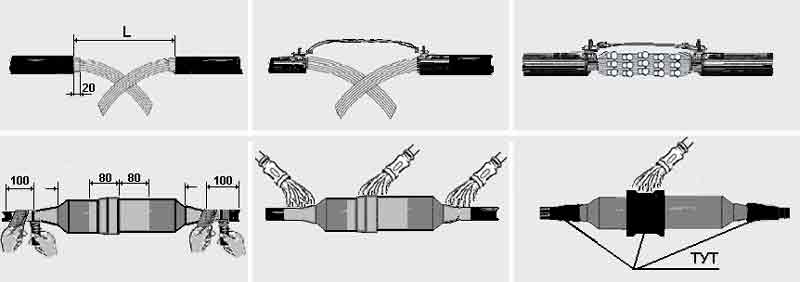

ОCНОВНІ ЕТАПИ МОНТАЖУ:
| Інформація для вибору та замовлення наборів для муфт |
|---|
| Ємність кабелю, пар |
Позначення наборiв для муфт |
Тип
муфти |
| пряма | розгалужена на 2 напрямки | розгалужена на 3 напрямки |
| 10 х 2 х 0,4 | МПП-10/04-TT-115-TS | 2МРП-10/04-TT-115-TS | | 7/13 |
| 10 х 2 х 0,5 | МПП-10/05-TT-150-TS | 2МРП-10/05-TT-150-TS | | 7/13 |
| 20 х 2 х 0,4 | МПП-20/04-TT-150-TS | 2МРП-20/04-TT-150-TS | 3МРП-20/04-TT-150-TS | 13/20 |
| 20 х 2 х 0,5 | МПП-20/05-TT-150-TS | 2МРП-20/05-TT-150-TS | 3МРП-20/05-TT-150-TS | 13/20 |
| 30 х 2 х 0,4 | МПП-30/04-TT-150-TS | 2МРП-30/04-TT-150-TS | 3МРП-30/04-TT-150-TS | 13/20 |
| 30 х 2 х 0,5 | МПП-30/05-TT-180-TS | 2МРП-30/05-TT-180-TS | 3МРП-30/05-TT-180-TS | 13/20 |
| 50 х 2 х 0,4 | МПП-50/04-TT-180-TS | 2МРП-50/04-TT-180-TS | 3МРП-50/04-TT-180-TS | 13/20 |
| 50 х 2 х 0,5 | МПП-50/05-TT-220-TS | 2МРП-50/05-TT-220-TS | 3МРП-50/05-TT-220-TS | 20/27 |
| 100 х 2 х 0,4 | МПП-100/04-TT-220-TS | 2МРП-100/04-TT-220-TS | 3МРП-100/04-TT-220-TS | 20/27 |
| 100 х 2 х 0,5 | МПП-100/05-TT-260-TS | 2МРП-100/05-TT-260-TS | 3МРП-100/05-TT-260-TS | 25/33 |
Маркування набору: 2МРП-30/04-ТТ-150-TS,
де 2 - кількість розгалужень;
MP - муфта розгалужувальна ( МП - муфта пряма);
П - поліетиленовий корпус;
30 - ємність кабелю, пар;
04 - діаметр жили;
TT - герметизація стику трубкою термоусаджувальною
150 - робоча зона, мм;
TS - тип з'єднувача - одножильний механічний, UY2 або інший (табл.2.2).
|
