МУФТА З'ЄДНУВАЛЬНА Gelsnap
ПРИЗНАЧЕННЯ. Муфта з'єднувaльна призначена для монтажу зростка на телефонних кабелях, які не знаходяться під надлишковим тиском та прокладаються в кабельній каналізації, колекторах, тунелях, приміщеннях.

Корпус муфти складається з двох півмуфт - верхньої та нижньої. Герметизація відбувається за допомогою спеціального гелю, який знаходиться під постійним тиском.

Перемонтаж муфти або заміна конфігурації кабелю потребує мінімальних затрат та комплектуючих аксесуарів.

Монтаж проводиться без теплової обробки матеріалів.
Муфти Gelsnap

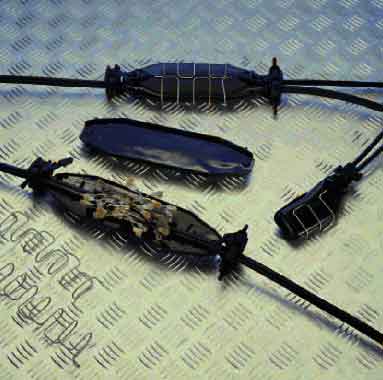

Рис.6. Загальний вигляд муфт Gelsnap.

Технічні параметри муфти Gelsnap
Тип муфтимакс. діаметр кабелю. мм мін. діаметр кабелю, мммакс. розмір відкритого місця з'єднання, мммакс. число з'єднувачів тип з'єднаннякількість розгалуж.
Gelsnap-A-10/5-8010580до 3 партупикове2
Gelsnap-B-14/5-130145130до 10 партупикове/прохідне2
Gelsnap-C-18/5-180185180до 30 партупикове/прохідне2

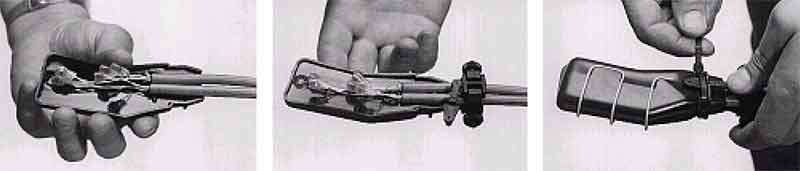

ОСНОВНІ ЕТАПИ МОНТАЖУ МУФТИ Gelsnap-A

Монтаж муфти Gelsnap-А

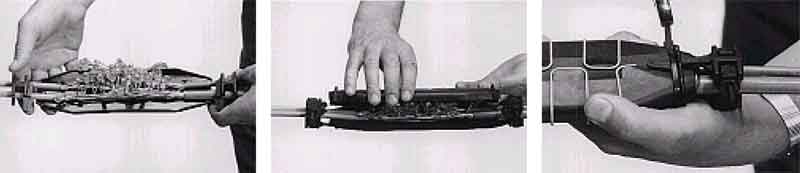

ОСНОВНІ ЕТАПИ МОНТАЖУ МУФТИ Gelsnap-C

Монтаж муфти Gelsnap-С

Примітка. правильна герметизація та надійність муфти залежить від точного виконання керівництва по монтажу та використання вказанних матеріалів. Відхилення від керівництва можуть призвести до порушення герметичності або пошкодження муфти. Під час монтажу підтримуйте чистоту місць герметизації муфти.
