| МУФТА ТУПІКОВА Т2С САР |
ПРИЗНАЧЕННЯ. Механічна тупікова муфта багаторазового використання призначена
для монтажу і герметизації зростка на кабелях типу ТПП, як заповнених так і не заповнених гідрофобним заповнювачем,які
не утримуються під надлишковим тиском та прокладаються у грунті, кабельній каналізації, колекторах, тунелях, на стінах
будівель, підвішених на опорах і в приміщеннях.
Корпус муфти складається з двох півмуфт - верхньої та нижньої. Два типорозміра муфти
дозволяють ввід кабелів ємністю 50 та 100 пар. Комплект дозволяє провести герметизацію до 5-ти кабелів в кожний порт
і не потребує спеціального інструменту для монтажа.
Герметизація кабельних вводів здійснюється на основі гелевої технології.
Перемонтаж муфти або зміна конфігурації кабеля потребує мінімальних затрат та комплектуючих аксесуарів.
Монтаж проводиться без теплової обробки матеріалів.
|

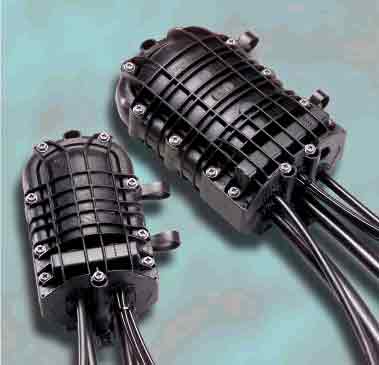

Рис. Загальний вигляд муфти T2C Cap. |
| Технічні параметри муфти T2C Cap |
|---|
| Параметри | T2C Cap 50 | T2C Cap 100
|
| Максимальна ємність, пар | 50 | 100 |
| Кількість портів | 4 | 6 |
| Максимальний діаметр кабелю, мм | 28 | 28 |
| Габарити, мм | 264х142х62 | 301х178х63 |
КОМПЛЕКТНІСТЬ
|
- корпус муфти (з двох половин)
- розгалужувач для кабелів
- комплект
болтів та шайб
- пояски-стяжки
- гелева герметизуюча стрічка
- стрічки фіксуючи для кабелю
- шаблон
вимирювальний
- заглушки для кабелів вводів
- серветка
- інструкція по монтажу
- кронштейн кріпільний
(замовляється окремо)
|

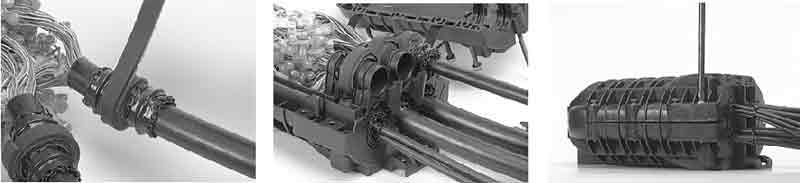

ОСНОВНІ ЕТАПИ МОНТАЖУ МУФТИ T2C-Cap
Комплект для герметизації вводів використовується для заміни або монтажа нових
кабелів та дає змогу провести герметизацію до 5-ти кабелів у кожний порт.
В комплект входить: стрічка гелева герметизуюча, cтрічка фіксуюча кріпільна, затискачі розгалужувальні, пояски-стяжки,
шаблон- вимирювальний, серветка, інструкція по монтажу.
Маркування комплекту для герметизації: T2C-CAP-PS-INT.
|
