ПРИЗНАЧЕННЯ. Муфта механічна 2-TYPE призначена для монтажу і герметизації зростка на
кабелях типу ТПП, як заповнених, так і не заповнених гідрофобним заповнювачем, які утримуються під надлишковим тиском
або без тиску, та прокладаються у ґрунті, кабельній каналізації, колекторах, тунелях, на стінах будівель, підвішених на
опорах і в приміщеннях.
Корпус муфти складається з двох півмуфт - верхньої і нижньої, та торцевих панелей, через які
здійснюється ввід кабелів. Герметизація вводів кабелів в торцевих панелях забезпечується стрічками і прокладками. Верхня та
нижня півмуфти стягуються болтами, забезпечуючи надійну герметичність. Вмонтований в корпус муфти ніпель дозволяє
контролювати надлишковий тиск.
Монтаж проводиться без теплової обробки матеріалів.

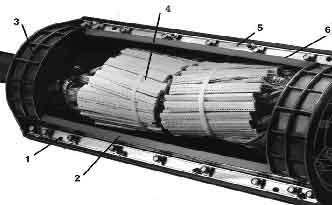

- отвір для демонтажу муфти
- прокладка герметизуючa
- торцева пластина
- з'єднувач модульний
- пластина металева
- корпус муфти
|
Рис.6. Загальний вигляд муфти 2-Type. |
Примітка: муфти 2-Type комплектуються усіма необхідними для монтажу корпусу та торцевих пластин
компонентами, не потребують додаткового інструменту та високої кваліфікації монтажника, мають спрощений монтаж
відповідальних частин муфти.

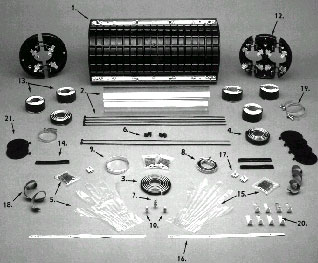

КОМПЛЕКТНІСТЬ
|
- корпус (у зборі)
- обгортка прозора з хомутами
- стрічка для герметизації корпусу муфти
- стрічка для герметизації пластин торцевих
- серветки очищувальні та перчатки
- кліпса для фіксації пластин торцевих, з хомутами
- клапан повітряний
- шина екранна
- шина заземлення зовнішня
- болти для під'єднання шини заземлення
- керівництво по монтажу (не показане)
- пластини торцеві в зборі
- стрічка ущільнююча для кабельного вводу
- стрічка ущільнююча для торцевої пластини
- серветки очищувальні та перчатки
- стрічка для вимірювання діаметра кабелю
- з'єднувач екрану
- смужка наждачного паперу
- хомути для фіксації кабелю та корпусу муфти
- фіксатори кабелю додаткові
- шайби універсальні для кабельних вводів
|
Інформація для вибору та замовлення муфти механічної типу 2-TYPE |
Назва параметру | 2X2 | 2A2 | 2B2 |
Ємність муфти, паp, max | 100 | 600 | 1200 |
Максимальний діаметр кабелю, мм | 25 | 56 | 86 |
Внутрішній діаметр, мм | 102 | 134 | 178 |
Кількість розгалужень min/max | 2/2 | 1/2 | 1/3 |
Довжина загальна min/max, мм | 470/1130 | 470/1130 | 470/1130 |
Довжина корисна min/max, мм | 254/917 | 254/917 | 254/917 |
Спосіб герметизації | стрічковий |
Примітка: муфта механічна 2-Type може комплектуватись торцевою пластиною на 9 та 12 виходів для використання її в якості станційної муфти.
|
