ЗАГАЛЬНІ ПОЛОЖЕННЯ. Муфти механічні багаторазового використання призначені для герметизації зростку на
кабелях, які знаходяться під надлишковим тиском і без тиску.
Ці муфти дозволяють герметизувати прямі і розгалужені зростки на кабелях ємністю від 10 до 2400 пар.

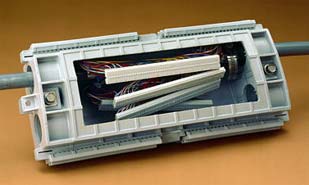

Корпус муфти складається з двох півмуфт - верхньої і нижньої, та торцевих панелей, через які здійснюється ввід кабелів.
Герметизація вводів кабелів в торцевих панелях забезпечується стрічками й прокладками. Верхня та нижня півмуфти стягуються
болтами, забезпечуючи надійну герметичність. Вмонтований в корпус муфти ніпель дозволяє контролювати надлишковий тиск.
Простота при монтажі. Для відкриття муфти достатньо відкрутити болти, що стягують півмуфти, а для повторної її герметизації
необхідно замінити мастичні прокладки.
ПРИЗНАЧЕННЯ. Муфта механічна призначена для герметизації зростку жил кабелів з гідрофобним заповнювачем
та без нього, які не утримуються під надлишковим тиском та прокладаються в ґрунті, каналізації або підвішуються
на опорах.
Муфта має по два кабельних вводи з кожної сторони, що дозволяє її використовувати як прохідну,
розгалужену або тупикову. Корпус муфти ущільнюється мастичними стрічками, що забезпечує її герметичність.
Монтаж проводиться без теплової обробки матеріалів.
ТЕХНІЧНІ ПАРАМЕТРИ МУФТИ ТИПУ Z.
Ємність муфти, пар | 100 … 300* |
Максимальний діаметр кабеля, мм | 41 |
Мінімальний діаметр кабеля, мм | 10 |
Довжина х ширина х висота, мм | 420 х 165 х 114 |
Кількість вводів/виводів | 4 |
Спосіб герметизації | стрічковий |
Примітка. * - ємність муфти 300 пар може бути досягнена при використанні 25-парних з'єднувачів.

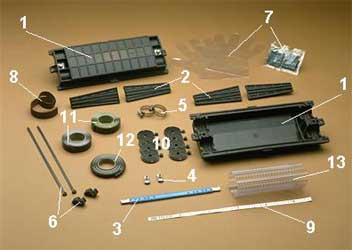

КОМПЛЕКТНІСТЬ
- корпус муфти з болтами
- бокові затискачі
- шина екранна
- з'єднувач 4462
- хомути гвинтові
- хомути з кронштейном
- серветки очищувальні з перчатками
- смужка абразивна
- стрічка мірна
- шайби бокові універсальні
- cтрічка герметизуюча
- корд герметизуючий
- обгортка зростку
- керівництво по монтажу (не показане)
|
|
ІНФОРМАЦІЯ ДЛЯ ВИБОРУ ТА ЗАМОВЛЕННЯ МУФТ МЕХАНІЧНИХ ТИПУ Z.
Маркування комплекту: 2Z2AAA-510-300/25C, де 2Z2AAA-510 - тип муфти; 300 - ємність муфти, пар; 25С - тип з'єднувача
|
