МУФТИ КОМПАУНДНІ НА КАБЕЛІ КСПП (ЗКП)
ПРИЗНАЧЕННЯ. Муфта компаундна заливна призначена для монтажу на кабелях типу КСПП, КСПЗП (ЗКП) з діаметром жил 0.9 та 1.2 мм, забезпечує повну водонепроникність та 100% захист зростка жил кабелю від вологи і надійну роботу лінії зв`язку на протязі всього терміну експлуатації кабелю.

Монтаж проводиться без теплової обробки матеріалів.

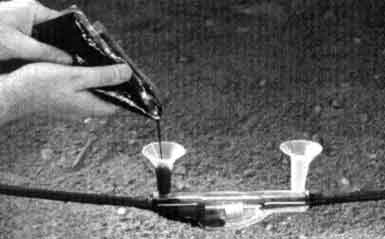

Рис 1.6

ОСОБЛИВОСТІ МОНТАЖУ.
- з`єднання жил кабелю проводиться за допомогою механічних з'єднувачів типу UDW або 557TG, які швидко і надійно зрощують жили, створюють газонепроникний контакт, забезпечують захист з'єднання від вологи, корозії і гарантують якість еквівалентну пайці;
- надійність муфти гарантується застосуванням високоефективного герметизуючого компаунду типу 8882Gel виробництва компанії ЗМ.

СКЛАД НАБОРУ
з`єднувач UDW, 557TGкомпаунд типу 8882 Gel
стрічка для відновлення екранaлійка
стрічка 2900Rсмужка абразивна
стрічка DRмуфта поліетиленова
стрічка 23керівництво по монтажу
сітка об`ємна P3Fупаковка

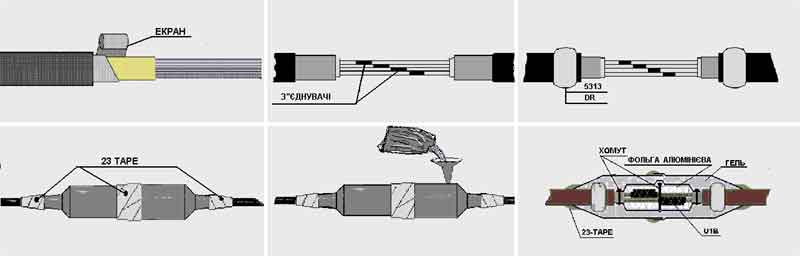

ОСНОВНІ ЕТАПИ МОНТАЖУ:
Основні етапи монтажу
компаундної муфти на кабелі КСПП (ЗКП)

Інформація для вибору та замовлення наборів для муфт
Марка кабелюПозначення набору для муфти
КСПП 1 х 4 х 1,2МПП-КСПП/1,2-КЗ-120-UDW
МПП-КСПП/0,9-КЗ-120-557TG

Маркування набору: МПП-КСПП/-1,2-КЗ-120-UDW,
де МП - муфта пряма;
П- поліетиленовий корпус;
КСПП - тип кабелю;
1,2 - діаметр жил, мм;
- компаундна заливна;
120 - робоча зона, мм;
UDWВ (557TG) - тип з`єднувача (UDW - парний; 557TG- одножильний табл.2.2
