МУФТИ КОМПАУНДНІ КОМПРЕСІЙНІ KK ДЛЯ КАБЕЛІВ ТПП 200 ... 600 ПАР
ПРИЗНАЧЕННЯ. Муфти компресійні компаундні, прямі і розгалужені, герметизовані компаундом типу 8882Gel, застосовуються при будівництві і експлуатації на кабелях ТПП, як заповнених, так і не заповнених заповнювачем, які не утримуються під надлишковим тиском, і прокладаються в грунті, каналізації.
Муфти забезпечують повну вологонепроникність та 100% захист зростка жил кабелю від проникнення вологи як з поверхні муфти так і по осердю.

Рекомендується для застосування в місцях з високою вірогідністю затоплення кабелів водою і для кабелів з гідрофобним заповненням.

Монтаж проводиться без теплової обробки матеріалів.

Примітка. Суть методу полягає в тому, що на компаунд 8882Gel створюється тиск до 0,5кг/см2 шляхом обмотки заповненого зростка стрічкою EZ. Компаунд заповнює простір між жилами і з`єднувачами та розповсюджується вздовж кабелю (якщо кабель без заповнювача) на відстань 25 ... 50 см.
Компресійний метод дозволяє мінімізувати витрати компаунда та не допустити попадання вологи в зросток як з поверхні муфти так і по осердю кабелю.

СКЛАД НАБОРУ.
- з`єднувач жили
- шина екранна
- з'єднувач провідника екрану
- стрічка 88Т
- стрічка 2900R
- стрічка типу EZ
- стрічка Armorcast
- рукавички латексні
- компаунд типу 8882 Gel
- лист пластикової обгортки з сіткою
- серветка
- смужка абразивна
- каркас муфти
- керівництво по монтажу
- упаковка
Рис 1.5

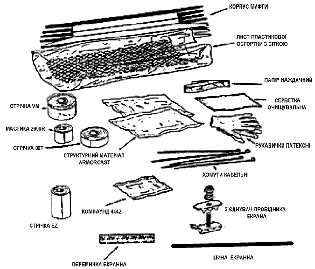

Рис. 1.5. Набір матеріалів для монтажу муфти.

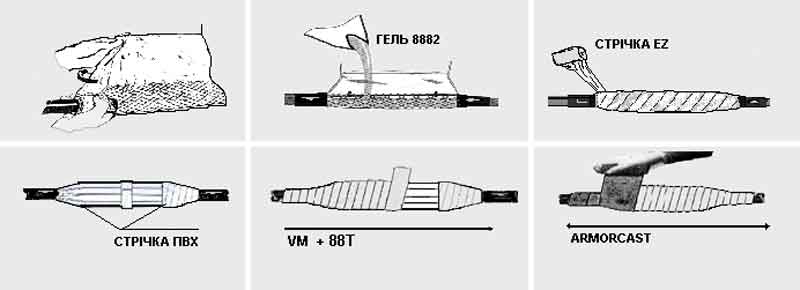

ОCНОВНІ ЕТАПИ МОНТАЖУ:
Основні етапи монтажу
компаундних компресійних муфт на кабелі ТПП 200 ... 600 пар

Інформація для вибору та замовлення наборів для муфт
Ємність кабелю, пар Позначення наборiв для муфт
прямарозгалужена на 2 напрямкирозгалужена на 3 напрямки
200 х 2 х 0,4МП-200/04-КК/А-260-TS2МР-200/04-КК/А-260-TS3МР-200/04-КК/А-260-TS
200 х 2 х 0,5МП-200/05-КК/А-260-252МР-200/05-КК/А-260-253МР-200/05-КК/А-260-25
300 х 2 х 0,4МП-300/04-КК/А-260-TS2МР-300/04-КК/А-260-TS3МР-300/04-КК/А-260-TS
300 х 2 х 0,5МП-300/05-КК/А-260-252МР-300/05-КК/А-260-253МР-300/05-КК/А-260-25
400 х 2 х 0,4МП-400/04-КК/А-430-TS2МР-400/04-КК/А-460-TS3МР-400/04-КК/А-460-TS
400 х 2 х 0,5МП-400/05-КК/А-430-252МР-400/05-КК/А-460-253МР-400/05-КК/А-460-25
500 х 2 х 0,4МП-500/04-КК/А-430-TS2МР-500/04-КК/А-460-TS3МР-500/04-КК/А-460-TS
500 х 2 х 0,5МП-500/05-КК/А-430-252МР-500/05-КК/А-460-253МР-500/05-КК/А-460-25
600 х 2 х 0,4МП-600/04-КК/А-430-TS2МР-600/04-КК/А-460-TS3МР-600/04-КК/А-460-TS
600 х 2 х 0,5МП-600/05-КК/А-430-252МР-600/05-КК/А-460-253МР-600/05-КК/А-460-25

Маркування набору: 2МР-200/04-KК/A-260-25,
де 2- кількість розгалужень;
МР - муфта розгалужувальна (П-пряма);
200 - ємність кабелю, пар;
04 - діаметр жили кабелю, мм;
К - компаундна;
К - компресійна;
А - армована структурним матеріалом Armorcast;
260 - робоча зона, мм;
TS, 25 - тип з'єднувача жил: TS - одножильний механічний UY2 або інший (табл.2.2), 25-25ти парний сухий.
