ПРИЗНАЧЕННЯ. Муфти компресійні компаундні, прямі і розгалужені, призначені для монтажу зростку
і герметизації його компаундом типу 8882Gel на кабелях ТПП з гідрофобним заповненням і без, які не утримуються під
тиском, та прокладаються у грунті, кабельній каналізації, колекторах, тунелях, на стінах будівель, підвішених
на опорах і в приміщеннях.
Муфти забезпечують повну вологонепроникність та 100% захист зростка жил кабелю від проникнення вологи як з поверхні муфти так і по осердю.
Рекомендується для застосування в місцях з високою вірогідністю затоплення кабелів водою і для кабелів з гідрофобним заповненням.
Монтаж проводиться без теплової обробки матеріалів.
Примітка. Суть методу полягає в тому, що на компаунд 8882Gel створюється тиск до 0,5кг/см2
шляхом обмотки заповненого зростка стрічкою EZ. Компаунд заповнює простір між жилами і з`єднувачами та розповсюджується
вздовж кабелю (якщо кабель без заповнювача) на відстань 25 ... 50 см.
Компресійний метод дозволяє мінімізувати витрати компаунда та не допустити попадання вологи в зросток як з поверхні муфти так і по осердю кабелю.
СКЛАД НАБОРУ.
- з`єднувач жили
- шина екранна
- з'єднувач провідника екрану
- стрічка 88Т
- стрічка 2900R
- стрічка типу EZ
- стрічка Armorcast
- рукавички латексні
- компаунд типу 8882 Gel
- лист поліетиленовий
- серветка
- смужка абразивна
- корпус муфти
- керівництво по монтажу
- упаковка |
|

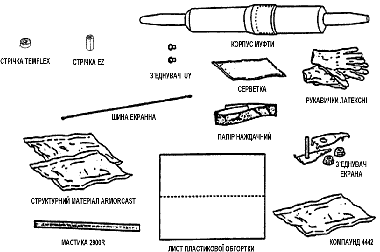

| Рис. 1.4. Набір матеріалів для монтажу муфти. |

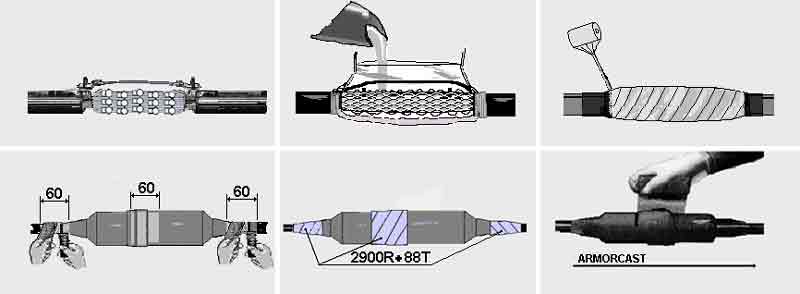

ОCНОВНІ ЕТАПИ МОНТАЖУ:
| Інформація для вибору та замовлення наборів для муфт |
|---|
| Ємність кабелю, пар |
Позначення наборiв для муфт |
Тип
муфти |
| пряма | розгалужена на 2 напрямки | розгалужена на 3 напрямки |
| 10 х 2 х 0,4 | МПП-10/04-КК/А-115-TS | 2МРП-10/04-КК/А-115-TS | | 7/13 |
| 10 х 2 х 0,5 | МПП-10/05-КК/А-115-TS | 2МРП-10/05-КК/А-115-TS | | 7/13 |
| 20 х 2 х 0,4 | МПП-20/04-КК/А-150-TS | 2МРП-20/04-КК/А-150-TS | 3МРП-20/04-КК/А-150-TS | 13/20E |
| 20 х 2 х 0,5 | МПП-20/05-КК/А-150-TS | 2МРП-20/05-КК/А-150-TS | 3МРП-20/05-КК/А-150-TS | 13/20E |
| 30 х 2 х 0,4 | МПП-30/04-КК/А-150-TS | 2МРП-30/04-КК/А-150-TS | 3МРП-30/04-КК/А-150-TS | 13/20E |
| 30 х 2 х 0,5 | МПП-30/05-КК/А-150-TS | 2МРП-30/05-КК/А-150-TS | 3МРП-30/05-КК/А-150-TS | 13/20E |
| 50 х 2 х 0,4 | МПП-50/04-КК/А-185-TS | 2МРП-50/04-КК/А-185-TS | 3МРП-50/04-КК/А-185-TS | 13/20E |
| 50 х 2 х 0,5 | МПП-50/05-КК/А-185-TS | 2МРП-50/05-КК/А-185-TS | 3МРП-50/05-КК/А-185-TS | 20/27 |
| 100 х 2 х 0,4 | МПП-100/04-КК/А-225-TS | 2МРП-100/04-КК/А-225-TS | 3МРП-100/04-КК/А-225-TS | 20/27E |
| 100 х 2 х 0,5 | МПП-100/05-КК/А-225-TS | 2МРП-100/05-КК/А-225-TS | 3МРП-100/05-КК/А-225-TS | 25/33 |
Маркування набору: 2МРП-10/04-KК/А-115-TS,
де 2- кількість розгалужень;
МР - муфта розгалужувальна ( П-пряма);
П - поліетиленовий корпус;
10 - ємність кабелю, пар;
04 - діаметр жили кабелю, мм;
К - компаундна;
К - компресійна;
А - армована структурним матеріалом Armorcast;
115 - робоча зона, мм;
TS - тип з'єднувача жил: одножильний механічний UY2 або інший (табл.2.2).
|
