ПРИЗНАЧЕННЯ. Муфти стрічкові призначені для монтажу і герметизації зростку на кабелях типу ТПП, які утримуються під тиском або без тиску, та прокладаються у ґрунті, кабельній каналізації, колекторах, тунелях, на стінах будівель, підвішених на опорах і в приміщеннях.
Муфти стрічкові забезпечують повну вологонепроникність і герметичність на весь термін експлуатації кабелю.
Монтаж проводиться без теплової обробки матеріалів.
СКЛАД НАБОРУ:
| з`єднувачі жили | рукавички латексні |
| з`єднувач провідника екрану | стрічка EZ |
| шина екранна | смужка абразивна |
| стрічка 88T | муфта поліетиленова |
| стрічка VM-Tape | керівництво по монтажу |
| стрічка Armorcast | упаковка |

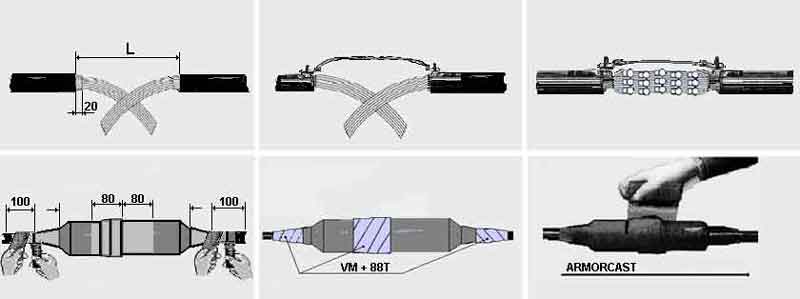

ОСНОВНІ ЕТАПИ МОНТАЖУ:
 |
|
|
| Інформація для вибору та замовлення наборів для муфт |
|---|
| Ємність кабелю, пар |
Позначення наборiв для муфт |
Тип
муфти |
| пряма | розгалужена на 2 напрямки | розгалужена на 3 напрямки |
| 10 х 2 х 0,4 | МПП 10/04-VM/A-115-TS | 2МРП 10/04-VM/A-115-TS | - | 7/13 |
| 10 x 2 x 0,5 | МПП 10/05-VM/A-115-TS | 2МРП 10/05-VM/A-115-TS | - | 7/13 |
| 20 х 2 х 0,4 | МПП 20/04-VM/A-150-TS | 2МРП 20/04-VM/A-150-TS | 3МРП 20/04-VM/A-150-TS | 13/20 |
| 20 х 2 х 0,5 | МПП 20/05-VM/A-150-TS | 2МРП 20/05-VM/A-150-TS | 3МРП 20/05-VM/A-150-TS | 13/20 |
| 30 х 2 х 0,4 | МПП 30/04-VM/A-150-TS | 2МРП 30/04-VM/A-150-TS | 3МРП 30/04-VM/A-150-TS | 13/20 |
| 30 х 2 х 0,5 | МПП 30/05-VM/A-180-TS | 2МРП 30/05-VM/A-180-TS | 3МРП 30/05-VM/A-180-TS | 13/20 |
| 50 х 2 х 0,4 | МПП 50/04-VM/A-180-TS | 2МРП 50/04-VM/A-180-TS | 3МРП 50/04-VM/A-180-TS | 13/20 |
| 50 х 2 х 0,5 | МПП 50/05-VM/A-220-TS | 2МРП 50/05-VM/A-220-TS | 3МРП 50/05-VM/A-220-TS | 20/27 |
| 100 х 2 х 0,4 | МПП 100/04-VM/A-220-TS | 2МРП 100/04-VM/A-220-TS | 3МРП 100/04-VM/A-220-TS | 20/27 |
| 100 х 2 х 0,5 | МПП 100/05-VM/A-260-TS | 2МРП 100/05-VM/A-260-TS | 3МРП 100/05-VM/A-260-TS | 25/33 |
| 200 х 2 х 0,4 | МПП 200/04-VM/A-260-TS | 2МРП 200/04-VM/A-260-TS | 3МРП 200/04-VM/A-260-TS | 25/33 |
| 200 х 2 х 0,5 | МПП 200/05-VM/A-260-TS | 2МРП 200/05-VM/A-260-TS | 3МРП 200/05-VM/A-260-TS | 32/40 |
| 300 х 2 х 0,4 | МПП 300/04-VM/A-260-TS | 2МРП 300/04-VM/A-260-TS | 3МРП 300/04-VM/A-260-TS | 32/40 |
| 300 х 2 х 0,5 | МПП 300/05-VM/A-400-TS | 2МРП 300/05-VM/A-400-TS | 3МРП 300/05-VM/A-400-TS | 5/6 |
| 400 х 2 х 0,4 | МПП 400/04-VM/A-430-25G | 2МРП 400/04-VM/A-430-25G | 3МРП 400/04-VM/A-430-25G | 5/9 |
| 400 х 2 х 0,5 | МПП 400/05-VM/A-430-25G | 2МРП 400/05-VM/A-430-25G | 3МРП 400/05-VM/A-430-25G | 5/9 |
| 500 х 2 х 0,4 | МПП 500/04-VM/A-430-25G | 2МРП 500/04-VM/A-430-25G | 3МРП 500/04-VM/A-430-25G | 5/9 |
| 500 х 2 х 0,5 | МПП 500/05-VM/A-430-25G | 2МРП 500/05-VM/A-430-25G | 3МРП 500/05-VM/A-430-25G | 5/9 |
| 600 х 2 х 0,4 | МПП 600/04-VM/A-430-25G | 2МРП 600/04-VM/A-430-25G | 3МРП 600/04-VM/A-430-25G | 5/9 |
| 600 х 2 х 0,5 | МПП 600/05-VM/A-430-25G | 2МРП 600/05-VM/A-430-25G | 3МРП 600/05-VM/A-430-25G | 5/9 |
Маркування набору: 2МРП-100/04-VM/A-220-TS,
де 2- кількість розгалужень; МР - муфта розгалужувальна ( МП - муфта пряма),
П - поліетиленовий корпус; 100 - ємність кабелю,пар; 04 - діаметр жили кабелю, мм;
VM - тип стрічки герметизуючої VM;
А - армована структурним матеріалом Armorcast;
220 - робоча зона, мм; TS, 25G - тип з`єднувача жил:
TS - одножильний механічний, UY2 або інший; (табл.2.2),
25G-25-ти парний гелезаповнений.
|
