Муфти поліетиленові призначені для захисту зростка кабелів зв'язку та відновлення герметичності зовнішніх
оболонок на кабелях зв'язку.
Конструкція і розміри поліетиленових муфт, які постачаються, регламентуються ТУ 45-8-86 і ТУ АХП 0.446.000ТУ.
Муфти поліетиленові дають можливість:
- зрощувати жили будь-якими одножильними та багатожильними з'єднувачами;
- забезпечити вивід відгалужених кабелів на два, три, чотири напрямки;
- використати їх в якості корпусів для компресійних муфт;
- використати корпуси для герметизації як термоусаджувальними матеріалами, так і матеріалами для
"холодної" герметизації;
- використати як захисні при заповненні герметиком.
Примітка:
- В прямих муфтах зрощують довжини кабелів однакової ємності. Терміни "з'єднувальна" і
"пряма" - синоніми, вони використовуються в діючих документах зв'язку.
- В розгалужувальних муфтах ("перчатках") здійснюється розгалуження кабелю більшої ємності
на декілька кабелів меншої ємності, або до основного кабелю підпаралелюється додатковий кабель.
Муфти типу МП поділяються на з'єднувальні прямі типу МПП і розгалужені типу МПР (рис. 1.2, 1.3).
|

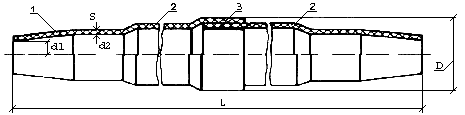

Рис. 1.2. Загальний вигляд муфти МПП:
1 – конус муфти, 2 – півмуфта, 3 – кільце опорне. |
|

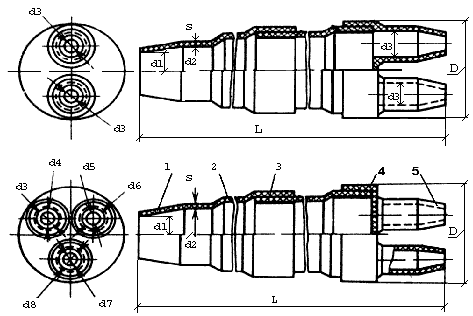

Рис. 1.3. Загальний вигляд муфти розгалужувальної МПР:
1 – конус муфти, 2 – півмуфта, 3 – кільце опорне, 4 – оголовник, 5 – конус оголовника. |

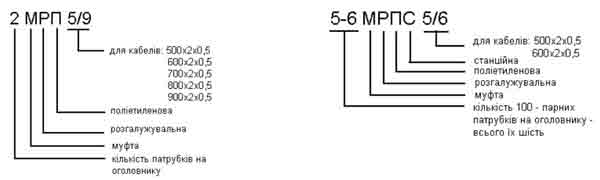

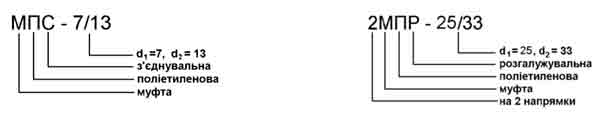

Муфти, конструкція і розміри яких регламентуються ТУ 45-8-86, маркуються згідно діаметрів вхідних
патрубків та кількості розгалужень.
Основні розміри поліетиленових муфт, варіанти підбору поліетиленових муфт та їх параметри наведені в табл. 1.2 ... 1.8.
(Таблиця 1.2) |
Основні розміри з'єднувальних поліетиленових муфт МПС, МПП |
Типорозмір | d1, мм | d2, мм |
D, мм | L, мм | Маса, кг, не більше |
МПС 7/13 | 7 | 13 | 38 | 285 | 0.060 |
МПС 13/20 | 13 | 20 | 50 | 315 | 0.120 |
МПС 20/27 | 20 | 27 | 72 | 335 | 0.170 |
МПС 25/33 | 25 | 33 | 77 | 475 | 0.270 |
МПС 32/40 | 32 | 40 | 89 | 495 | 0.380 |
МПП 2/4 | 26 | 43 | 90 | 600 | 0.654 |
МПП 5/6 | 37 | 55 | 107 | 629 | 0.770 |
МПП 5/9 | 27 | 62 | 120 | 808 | 1.278 |
МПП 10/12 | 40 | 80 | 142 | 880 | 1.657 |
В розгалужувальних муфтах ("перчатках") здійснюється розгалуження кабелю більшої ємності
на кілька кабелів меншої ємності, або до основного кабелю підпараллелюють додатковий
кабель (табл. 1.3).
(Таблиця 1.3) |
Основні розміри розгалужених поліетиленових муфт 2МРП і 3МРП на два та три напрямки |
Типорозмір |
Розміри, мм |
Маса, кг |
d1 | d2 | d3 | d4 | d5 |
d6 | d7 | d8 | D | L |
На два напрямки |
2МПР 7/13 | 7 | 13 | 7 |
13 | 7 | 13 | - |
- | 45 | 311 | 0.08 |
2МПР 13/20 | 13 | 20 | 11 |
18 | 11 | 18 | - |
- | 60 | 350 | 0.16 |
2МПР 20/27 | 20 | 27 | 16 |
22 | 16 | 22 | - |
- | 78 | 368 | 0.30 |
2МПР 25/33 | 25 | 33 | 18 |
25 | 18 | 28 | - |
- | 85 | 547 | 0.40 |
2МПР 32/40 | 32 | 40 | 16 |
27 | 25 | 35 | - |
- | 107 | 580 | 0.60 |
2МРП 2/4 | 26 | 43 | 18 |
40 | 18 | 30 | - |
- | 108 | 629 | 0.702 |
2МРП 5/6 | 37 | 55 | 26 |
45 | 18 | 40 | - |
- | 135 | 734 | 1.193 |
2МРП 5/9 | 27 | 62 | 26 |
61 | 18 | 43 | - |
- | 146 | 835 | 1.364 |
2МРП 10/12 | 40 | 80 | 27 |
62 | 18 | 55 | - |
- | 160 | 893 | 1.657 |
На три напрямки |
3МПР 7/13 | 7 | 13 | 7 |
13 | 7 | 13 | 7 |
13 | 45 | 297 | 0.08 |
3МПР 13/20 | 13 | 20 | 10 |
14 | 8 | 13 | 8 |
13 | 60 | 347 | 0.17 |
3МПР 20/27 | 20 | 27 | 11 |
20 | 13 | 22 | 16 |
22 | 78 | 369 | 0.32 |
3МПР 25/33 | 25 | 33 | 14 |
20 | 14 | 20 | 18 |
25 | 85 | 547 | 0.50 |
3МПР 32/40 | 32 | 40 | 20 |
33 | 16 | 27 | 16 |
27 | 107 | 584 | 0.66 |
3МРП 2/4 | 26 | 43 | 18 |
30 | 14 | 27 | 14 |
27 | 108 | 625 | 0.732 |
3МРП 5/6 | 37 | 55 | 26 |
43 | 18 | 30 | 18 |
30 | 135 | 734 | 1.232 |
3МРП 5/9 | 27 | 62 | 18 |
61 | 18 | 43 | 18 |
40 | 146 | 835 | 1.424 |
3МРП 10/12 | 40 | 80 | 26 |
62 | 18 | 45 | 18 |
43 | 160 | 893 | 1.716 |
(Таблиця 1.4) |
Основні розміри та маса станційних розгалужувальних поліетиленових муфт МРПС |
Типорозмір |
Розміри, мм |
Маса, кг, не більше |
d1 | d2 | d3 | d4 |
d5 | D | L |
2-4МРПС 2/4 | 26 | 43 | 16 |
28 | - | 108 | 600 | 0,710 |
5-6МРПC 5/6 | 37 | 55 | 18 |
26 | - | 137 | 716 | 1,295 |
6-12МРПC 6/12 | 40 | 80 | 28 |
- | - | 162 | 822 | 1,751 |
Примітка: на оголовниках муфт МРПС заглушені: муфта 2-4МРПС 2/4 - два патрубка; муфта 5-6МРПС 5/6 - три патрубка;
муфта 6-12МРПС 6/12 - шість патрубків.
Використовуючи табл. 1.5 ... 1.8, Ви можете підібрати муфту з врахуванням типу з'єднувачів.
Примітка: при підборі муфт для кабелів з діаметрами жил 0,64; 0,70; 0,80 мм для монтажу вітчизняних та
імпортних кабелів, необхідно враховувати фактичні діаметри оболонок кабелів, які у різних виробників різні,
та тип з'єднувачів, які будуть використовуватись при зрощуванні жил.
(Таблиця 1.5) |
Внутрішні розміри вхідних/вихідних патрубків поліетиленових розгалужувальних муфт МПР, МРП |
Найменування розгалуженої муфти |
Діаметри, мм |
Вхідний | Вихідний |
На два напрямки |
2 МПР 7/13 | 7/13 | 7/13 + 7/13 |
2 МПР 13/20 | 13/20 | 10/18 + 10/18 |
2 МПР 20/27 | 20/27 | 16/24 + 16/24 |
2 МПР 25/33 | 25/33 | 19/25 + 19/28 |
2 МПР 32/40 | 32/40 | 21/34 + 16/30 |
2 МРП 2/4 | 26/43 | 18/40 + 18/30 |
2 МРП 5/6 | 37/55 | 26/45 + 18/40 |
2 МРП 5/9 | 27/62 | 26/61 + 18/43 |
2 МРП 10/12 | 40/80 | 27/62 + 18/55 |
На три напрямки |
3 МПР 7/13 | 7/13 | 7/13 + 7/13 + 7/13 |
3 МПР 13/20 | 13/20 | 8/14 + 8/14 + 10/16 |
3 МПР 20/27 | 20/27 | 12/23 + 11/21 + 15/23 |
3 МПР 25/33 | 25/33 | 18/27 + 14/23 + 14/23 |
3 МПР 32/40 | 32/40 | 16/29 + 16/29 + 16/29 |
3 МРП 2/4 | 26/43 | 18/30 + 14/27 + 14/27 |
3 МРП 5/6 | 37/55 | 26/43 + 18/30 + 18/30 |
3 МРП 5/9 | 27/62 | 18/61 + 18/43 + 18/40 |
3 МРП 10/12 | 40/80 | 26/62 + 18/45 + 18/43 |
На чотири напрямки |
4 МРП 5/9 | 27/62 | 24/57 + 16/40 + 16/40 + 16/40 |
4 МРП 10/12 | 40/80 | 25/56 + 24/46 + 16/41 + 16/41 |
4 МРП 10/12 - 1 | 40/80 | 38/74 + 16/46 + 16/39 + 16/31 |
Станційні розгалужувальні |
2-4МРПС 2/4 | 26/43 | 2(4)x 16/28 |
5-6МРПС 5/6 | 37/55 | 5(6)x 18/26 |
6-12МРПС 6/12 | 40/80 | 6(12)x 28( без конуса ) |
Таблиці для підбору муфт для з'єднань, які виконуються одножильними з'єднувачами або багатожильними
25-парними модулями 4000-D(G) і капсулами 4075-S наведені нижче.
(Таблиця 1.6) |
Підбір муфт при з'єднанні жил кабелів ТПП одножильними з'єднувачами типу UY2 Scotchlok |
Типорозмір муфти | Ємність кабелю, пар | Кількість UY,UY2, шт |
Типорозмір муфти | Ємність кабелю, пар | Кількість UY,UY2, шт |
МПС 7/13 | 10 x 2 x 0.40 | 20 |
МПС 20/27 | 50 x 2 x 0.50 | 100 + 4* |
2 МПР 7/13 | 10 x 2 x 0.50 | 20 |
100 x 2 x 0.40 | 200 + 6* |
3 МПР 7/13 | 50 x 2 x 0.50 | 100 + 4* |
МПС 13/20 | 20 x 2 x 0.40 | 40 |
2 МПР 20/27 | 100 x 2 x 0.40 | 200 + 6* |
МПС 13/20 | 30 x 2 x 0.40 | 60 |
50 x 2 x 0.50 | 100 + 4* |
МПС 13/20 | 50 x 2 x 0.40 | 100 + 4* |
3 МПР 20/27 | 100 x 2 x 0.40 | 200 + 6* |
2 МПР 13/20 | 20 x 2 x 0.50 | 40 |
100 x 2 x 0.50 | 200 + 6* |
3 МПР 13/20 | 30 x 2 x 0.40 | 60 |
МПС 25/33 | 100 x 2 x 0.64 | 200 + 6* |
3 МПР 13/20 | 30 x 2 x 0.50 | 60 |
2 МПР 25/33 | 100 x 2 x 0.50 | 200 + 6* |
- | - | - |
3 МПР 25/33 | 100 x 2 x 0.50 | 200 + 6* |
Примітка:* додаткові з'єднувачі призначені для зрощування запасних жил кабелю.
(Таблиця 1.7) |
Підбір поліетиленових з'єднувальних муфт МПС, МПП і розгалужувальних муфт МПР, МРП при монтажу кабеля
ТПП 25 - парними модулями МS2 4000-G |
Тип кабелю |
*Розрахунковий мiнiмальний зовнішній діаметр кабелю, мм |
Діаметр зростка при зрощуванні одною або двома головками при ширині робочої зони, мм |
Типорозмір рекомендованої муфти МПС, МПП, МПР або МРП |
240 мм | 460 мм |
ТПП 200 x 2 x 0.40 | 26.7 | 60 | - | 25/33 |
ТПП 200 x 2 x 0.50 | 32.0 | 70 | - | 32/40 |
ТПП 200 x 2 x 0.64 | 39.5 | 80 | - | 32/40 |
ТПП 300 x 2 x 0.40 | 31.5 | 80 | - | 32/40 |
ТПП 300 x 2 x 0.50 | 39.0 | 85 | - | 32/40 |
ТПП 300 x 2 x 0.64 | 46.9 | 95 | - | 5/6 |
ТПП 400 x 2 x 0.40 | 36.5 | - | 65 | 5/9 |
ТПП 400 x 2 x 0.50 | 44.1 | - | 75 | 5/9 |
ТПП 400 x 2 x 0.64 | 56.2 | - | 80 | 5/9 |
ТПП 500 x 2 x 0.40 | 40.1 | - | 70 | 5/9 |
ТПП 500 x 2 x 0.50 | 48.6 | - | 75 | 5/9 |
ТПП 500 x 2 x 0.64 | 62.1 | - | 85 | 5/9 |
ТПП 600 x 2 x 0.40 | 43.6 | - | 80 | 5/9 |
ТПП 600 x 2 x 0.50 | 52.7 | - | 90 | 5/9 |
ТПП 700 x 2 x 0.40 | 49.3 | - | 100 | 5/9 |
ТПП 700 x 2 x 0.50 | 59.7 | - | 100 | 5/9 |
ТПП 800 x 2 x 0.40 | 52.1 | - | 110 | 10/12 |
ТПП 800 x 2 x 0.50 | 63.2 | - | 110 | 10/12 |
ТПП 900 x 2 x 0.40 | 54.7 | - | 100 | 5/9 |
ТПП 900 x 2 x 0.50 | 66.4 | - | 105 | 10/12 |
ТПП 1000 x 2 x 0.40 | 57.1 | - | 110 | 10/12 |
ТПП 1200 x 2 x 0.40 | 62.1 | - | 120 | 10/12 |
Примітка:* розміри наведені згідно даних ВАТ "ОДЕСКАБЕЛЬ"
(Таблиця 1.8) |
Підбір поліетиленових муфт МПП і МПР на зростки кабелів із захистом модулів капсулою MS2 4075-S |
Марка кабелю |
Максимальний зовнішній діаметр кабелю, мм |
Діаметр зростка разом з капсулами 4075-S при одно- та двомодульному зрощуванні при ширині робочої зони, мм |
Типорозмір рекомендованої муфти МПС і МПР |
230 |
430 |
ТПП 200 x 2 x 0.40 | 32.89 | 68 | | 32/40 |
ТПП 200 x 2 x 0.50 | 38.79 | 74 | | 32/40 |
ТПП 200 x 2 x 0.64 | 46.07 | 85 | | 5/6 |
ТПП 300 x 2 x 0.40 | 38.19 | 85 | | 5/6 |
ТПП 300 x 2 x 0.50 | 46.52 | 89 | | 5/6 |
ТПП 300 x 2 x 0.64 | 56.30 | 98 | | 5/9 |
ТПП 400 x 2 x 0.40 | 43.77 | | 75 | 5/9 |
ТПП 400 x 2 x 0.50 | 53.22 | | 80 | 5/9 |
ТПП 400 x 2 x 0.64 | 62.23 | | 90 | 5/9 |
ТПП 500 x 2 x 0.40 | 47.71 | | 89 | 5/9 |
ТПП 500 x 2 x 0.50 | 58.14 | | 95 | 5/9 |
ТПП 500 x 2 x 0.64 | 69.73 | | 105 | 10/12 |
ТПП 600 x 2 x 0.40 | 51.27 | | 90 | 5/9 |
ТПП 600 x 2 x 0.50 | 62.60 | | 105 | 10/12 |
Примітка:наведені типи муфт поліетиленових є тільки корпусами певних фірм.
У випадку проведення монтажних робіт по зрощуванню кабелів та відновленню оболонок необхідно замовляти
відповідні набори матеріалів для муфт ( надалі - набори ).
|
