ТРУБКИ ХОЛОДНОЇ УСАДКИ |
Рис 2.9. Загальний вигляд трубки Cold Shrink
Трубки холодної усадки Cold Shrink - це попередньо розтягнута трубка на пластиковій спіралі. Призначена для первинної електроізоляції і герметизації. Щільно обтискує кабель, забезпечуючи при цьому гнучке з`єднання. Просте встановлення, немає необхідності в нагріванні та інструментах. Стійка до вологи, кислот, лугів, озону та УФ-випромінювання. Товсті стінки запобігають від проколів. Робоча напруга до 1000 В.
Інформація для вибору та замовлення трубок холодної усадки наведена в табл. 2.25.
|
(Таблиця 2.25) |
Технічні характеристики трубки холодної усадки серії 8420 |
Тип трубки | Мін.діаметр, мм | Макс.діаметр, мм | Довжина, мм |
8424-7 | 3 | 9,9 | 178 |
8425-7 | 9,9 | 17,8 | 178 |
8426-9 | 13 | 25,4 | 229 |
8426-11 | 13 | 25,4 | 279 |
8427-6 | 17,5 | 33 | 152 |
8427-12 | 17,5 | 33 | 305 |
8427-16 | 17,5 | 33 | 406 |
8428-6 | 24,1 | 48,3 | 152 |
8428-12 | 24,1 | 48,3 | 305 |
8428-18 | 24,1 | 48,3 | 457 |
8429-6 | 32,5 | 63,5 | 152 |
8429-9 | 32,5 | 63,5 | 229 |
8429-18 | 32,5 | 63,5 | 457 |

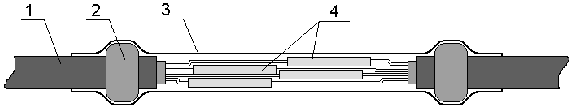

Рис. 2.10. Схема застосування трубки холодної усадки при монтажі муфти на кабелях зв`язку: 1-кабель, 2-мастіка герметизуюча, 3-трубка холодної усадки, 4- з`єднувачі.
|
| |
|
