Трубка термоусаджувальна RNF-3000 - тонкостінна, високотемпературна, універсальна з коефіцієнтом усадки 3:1. Призначена для використання як ізоляція, для зниження механічних навантажень, ідентифікації проводів, кабелів, кінців, каналів, електричних та електронних компонентів.

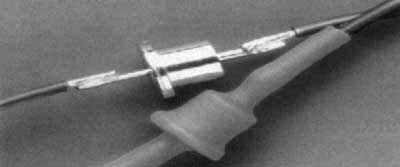

Маркування трубок RNF-3000 та основні розміри представлені в табл. 2.13 та рис.2.6.
| (Таблиця 2.13) |
| Інформація для вибору та замовлення трубок типу RNF-3000 |
|---|
| Замовленийрозмір | Внутр. Діаметр D,розширений, як постачається, мм | dмакс, відновлений після нагрівання, мм | Відновлена товщина стінкиWном, вся стінка, мм |
| 1.5/0.5 | 1.5 | 0.5 | 0.45 |
| 3/1 | 3.0 | 1.0 | 0.55 |
| 6/2 | 6.0 | 2.0 | 0.65 |
| 9/3 | 9.0 | 3.0 | 0.75 |
| 12/4 | 12.0 | 4.0 | 0.75 |
| 18/6 | 18.0 | 6.0 | 0.85 |
| 24/8 | 24.0 | 8.0 | 1.00 |
| 39/13 | 39.0 | 13.0 | 1.15 |
Примітка. Необхідно замовляти самий великий відновлювальний розмір.
Товщина стінки трубки буде менше вказаної, якщо усадка виконана неповністю.
Стандартна довжина 1,2 м
Колір: чорний-0: жовтий - 4, білий - 9, червоний- 2, синій - 6, прозорий - Х
Маркування трубки RNF-3000: RNF-3000- 24/8 - 0,
де 24 - внутрішній розширений діаметр D, мм;
8 - відновлений діаметр після нагрівання dмакс, мм;
0 - чорний колір.
|
