Трубки термоусаджувальні товстостінні призначені для використання там, де необхідна максимальна надійність, якість виробу та полегшене встановлення. Вони ідеально підходять для підводного встановлення, безпосередньо в грунт, тобто коли необхідний максимальний захист.
Високий коефіцієнт усадки трубок XCSM дозволяє використовувати їх на кабелях різних діаметрів. Не вимагаються спеціальний досвід або обладнання для їх встановлення.
Матеріал, з якого виготовлена трубка, стійкий до ультра-фіолетового випромінювання та придатний для використання, як на відкритому повітрі, так і під землею.
Трубка покрита всередині адгезійним клеєм або мастикою, які надають їй високі антикорозійні та механічні властивості.
Маркування трубок та основні розміри представлені в табл. 2.12 та рис. 2.5.

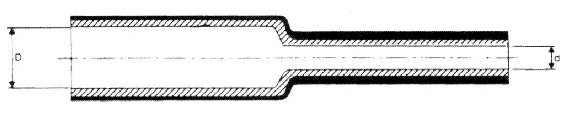

Рис. 2.5 Загальний вигляд трубки типу XCSM |
(Tаблиця 2.12) |
Інформація для вибору та замовлення трубки XCSM |
Маркування | D1, мм | D2, мм |
XCSM 23/6 | 23 | 6 |
XCSM 30/8 | 30 | 8 |
XCSM 44/12 | 44 | 12 |
XCSM 55/18 | 55 | 18 |
XCSM 85/22 | 85 | 22 |
XCSM 115/30 | 115 | 30 |
XCSM 130/41 | 130 | 41 |
XCSM 160/55 | 160 | 55 |
XCSM 178/60 | 178 | 60 |
Примітка: D1 - початковий діаметр до усадки; D2 - діаметр після усадки;
Маркування трубки термоусаджувальної XCSM: XCSM160/55 - 1000/U, де XCSM - трубка термоусаджувальна без покриття термоіндикаторною фарбою
XCST - трубка термоусаджувальна з покриттям термоіндикаторною фарбою
160/55 -діаметр до та після усадки, мм; 1000 - стандартна довжина трубки, мм
/U - трубка без покриття (/239 - адгезійне покриття, /87 - пластичне, антикорозійне та герметизуюче покриття )
|
