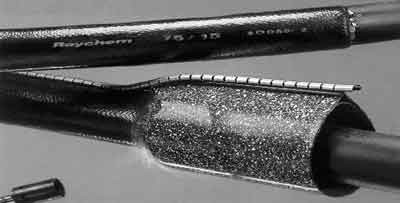

ПРИЗНАЧЕННЯ. Манжети термоусаджувальні виробництва Tyco Electronics - Raychem призначені для ремонту кабелів з поліетиленовою, свинцевою, стальною або алюмінієвою оболонкою, які утримуються без тиску CWST та під тиском CWРT, що прокладаються у грунті, кабельній каналізації, колекторах, тунелях, на стінах будівель, підвішених на опорах, без заповнення або з гідрофобним заповненням.
Термоплавкий клей забезпечує герметичне з'єднання з оболонкою кабелю.
Завдяки стійкості композиційного матеріалу до розтріскування, забезпечується підвищена механічна міцність як під час монтажу, так і після нього.
На зовнішню поверхню манжети нанесена термоіндикаторна фарба, яка змінює колір при достатньому ступені прогріву.
Широкий діапазон розмірів розрахований на кабелі діаметром від 8 до 200 мм.
Інформація для вибору та замовлення манжети представлена в табл. 2.11.
(Таблиця 2.11) |
Інформація для вибору та замовлення манжети CWST/CWPT |
Розміри манжет CWST/ CWРT | Корисні діаметри, мм | Розміри манжет CWST/CWРT | Корисні діаметри, мм |
43/8-1500 | Від 43 до 8 | 125/30-1500 | Від 125 до 30 |
55/12-1500 | Від 55 до 12 | 164/42-1500 | Від 164 до 42 |
75/15-1500 | Від 75 до 15 | 200/50-1500 | Від 200 до 50 |
100/25-1500 | Від 100 до 25 | | |
Маркування манжети CWST/ CWРT:CWST 75/15 -1500, де CWST - манжета термоусаджувальна, яка використовується для герметизації кабелю без надлишкового тиску;
CWРT - манжета термоусаджувальна, яка використовується для герметизації кабелю, який знаходиться під надлишковим тиском;
75/15 - діаметр до та після усадки, мм; 1500 - стандартна довжина манжети, мм;
|
