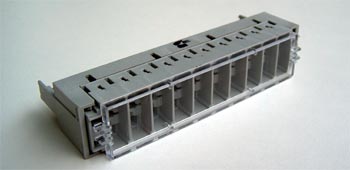

Магазин первинного захисту
KCSGAMTE,
неоснащений розрядниками
|
- Магазин первинного захисту використовується в якостi первинного
захисту вiд перенапруги в аналогових i цифрових телекомунікаційних системах.
Магазини KCSGAMTE призначені для повного оснащення плінтів з нормально замкнутими
KCS10S09(LSA-PLUS) i KCS10PS09(LSA PROFIL), або плiнтiв з неразмикаючими контактами
KCS10N і KCS10PN. При встановленні в розподільні пристрої LSA PROFIL необхідно
використовувати контактні скоби заземлення для заземлення через штанги
PROFIL.
Оптимальне функціювання магазинів гарантується тільки в тих випадках,
коли вони використовуються разом з відповідними розрядниками перенапруги.
- можливість встановлення 2х або 3х електродних розрядникiв перенапруги.
- можливість замiни розрядників перенапруги і елементiв термозахисту
розрядникiв Fail-safe.
|
|

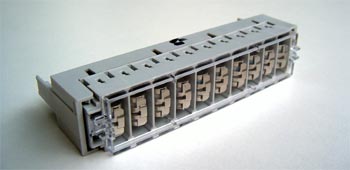

Магазин первинного захисту KCSGAMT230
з
розрядниками GDTT230R
|
- Магазин первинного захисту використовується в якостi первинного захисту вiд
перенапруги в аналогових i цифрових телекомунікаційних системах.
Магазини KCSGAMT230 призначені для повного оснащення плінтів з нормально замкнутими
KCS10S09(LSA-PLUS) i KCS10PS09(LSA PROFIL), або плiнтiв з неразмикаючими контактами
KCS10N і KCS10PN. При встановленні в розподільні пристрої LSA PROFIL необхідно
використовувати контактні скоби заземлення для заземлення через штанги
PROFIL.
- можливість встановлення 2х або 3х електродних розрядникiв перенапруги.
- можливість замiни розрядників перенапруги і елементiв термозахисту
розрядникiв Fail-safe.
|
|

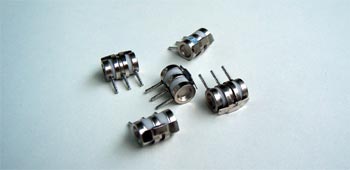

Розрядники
захисту вiд перенапруги
GDTT230R
|
- 3x електродний розрядник захисту вiд перенапруги використовується як змiнний
елемент первинного захисту. GDTT230R виготовлений з метало-керамики,
заповнений iнертним газом. Має типорозмiр 8х13.
Для захисту вiд
перенапруги 10 пар необхiдне встановлення 10ти розрядникiв в магазин захисту
KCSGAMTE
- ефективне обмеження перенапруги.
- вiдведення великих струмiв.
- термозахист за допомогою елементiв термозахисту Fail-safe.
|
|

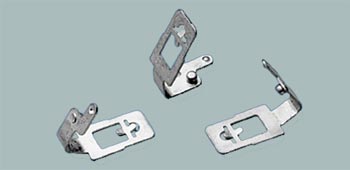

Елементи
термозахисту
Fail-safe
|
- Дані елементи використовуються в сполученні з 2х електродними розрядниками
(газорозрядні трубки, тип 8х6), яки встановлюються в магазини первинного захисту
KCSGAMTE для плінтів KCS(LSA-PLUS/PROFIL).
Функціональність елементiв гарантується тільки при використанні в сполученні з
металокерамічними розрядниками.
- У випадку термоперевантаження (що приводить до спрацьовування елемента термозахисту)
потрібна заміна й розрядника й елемента термозахисту.
- Захист від тривалого термоперевантаження.
- Замінний компонент.
|
|
|
