МОДУЛЬ SID-C Gel
10-пар з нормально замкнутими контактами, гелезаповнений з кришкою. |
 |
Для під'єднання мідних провідників з пластмасовою ізоляцією без примінення пайки, різьбових з'єднань, без видалення ізоляції, з точками розмикання лінії, з можливістю встановлення контролюючих шнурів для контролю лінії в обох напрямках та елементів захисту |

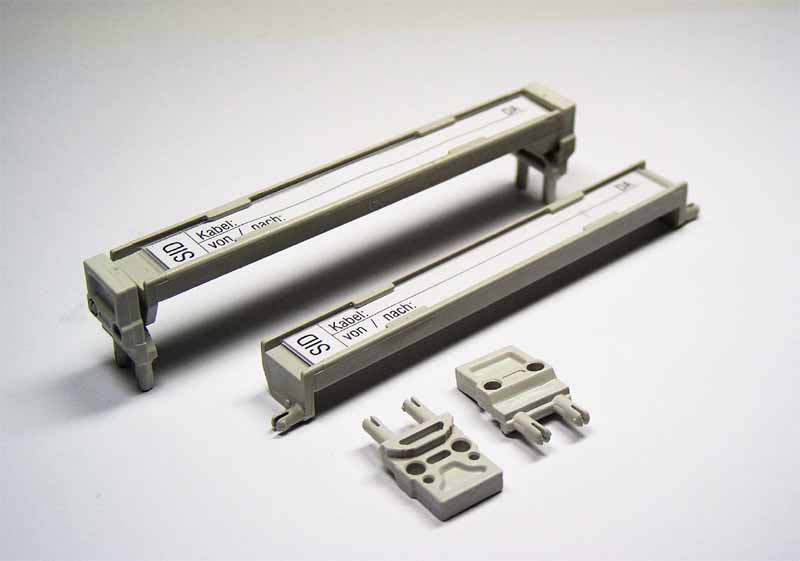

РАМКА МАРКУВАЛЬНА
для 10-парного SID-C модуля |
 |
Рамка відкідна з табличкою, з прозорою накладною смужкою, на кронштейнах, монтується на модуль. |

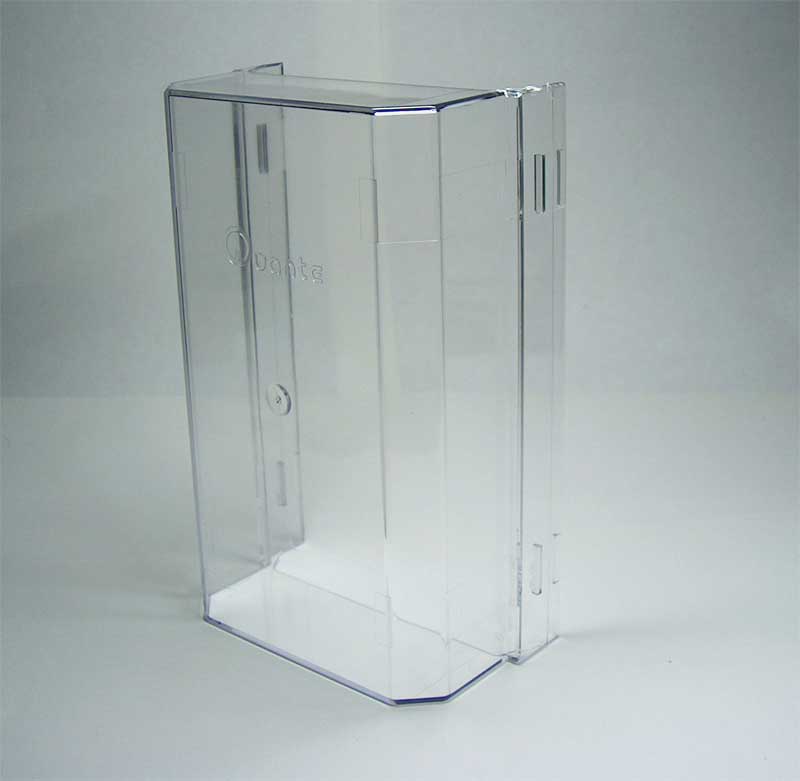

КРИШКА ПИЛОЗАХИСНА
на 50 пар або 100 пар |
 |
Для захисту модулів від пилу, прозора. Монтується на комплект модулів. |
ШИНА ЗАЗЕМЛЕННЯ
на 10 парний модуль |
 |
Використовується в якості з'єднання між захисними штепселями і монтажною рамкою блок-комплекту. Монтується на модуль. |
АДАПТЕР ПЕРЕКОМУТАЦІЙНИЙ
для 1 пари |
 |
Для перекомутації провідників під'єднаних до модуля без розриву зв'язку. |

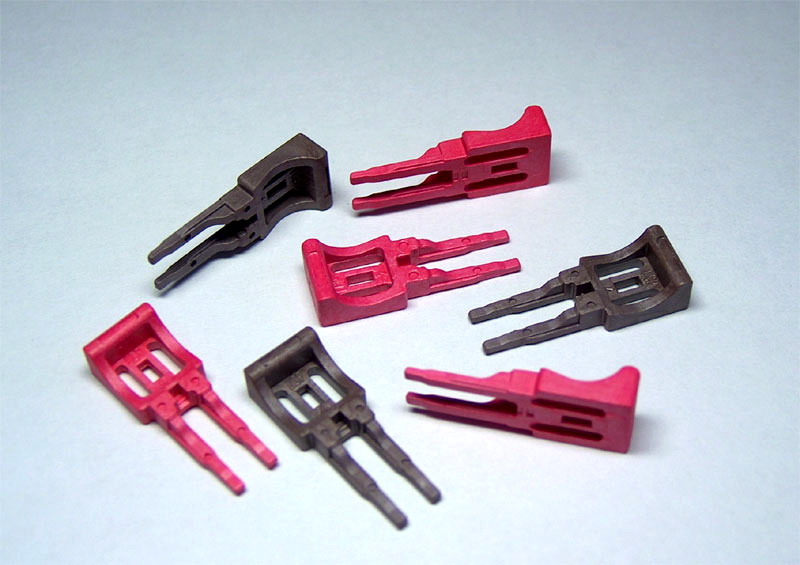

ШТЕПСЕЛЬ РОЗМИКАЮЧИЙ
для 1 пари (зелений, червоний, чорний) |
 |
Для розмикання ліній в модулях з нормально замкнутими контактами. |
ШТЕПСЕЛЬ РОЗМИКАЮЧИЙ
для 5 пар, червоний |
 |
Для розмикання ліній в модулях з нормально замкнутими контактами. |

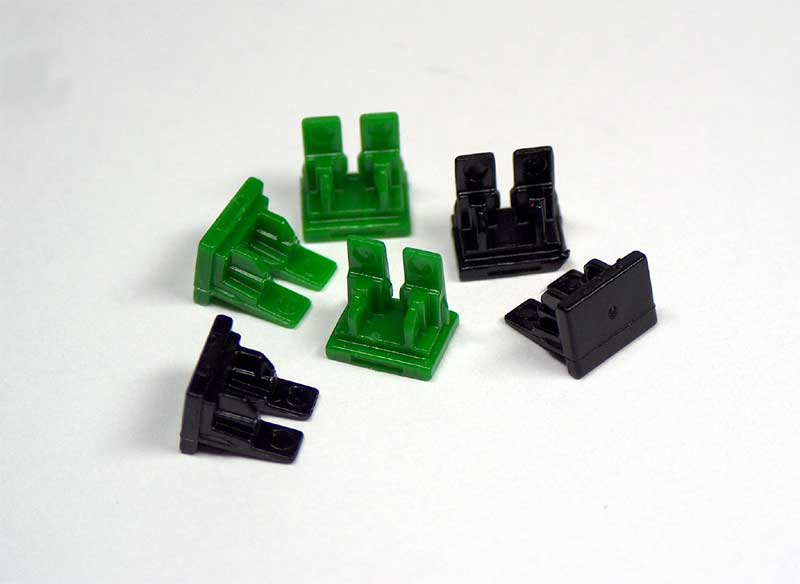

ШТЕПСЕЛЬ ЗАГЛУШКА
для 1 пари (зелений, червоний, чорний) |
 |
Для маркування важливих ліній в модулях, а також для обмеження доступу до врізних контактів модулів. |
ШТЕПСЕЛЬ ЗАГЛУШКА
для 1 пари (зелений, червоний, чорний) |
 |
Для маркування важливих ліній в модулях, а також для обмеження доступу до врізних контактів модулів. |
ШНУР КОНТРОЛЮ ПАРИ
односторонній 4-полюсний, довжина 2 м. |
 |
Для отримання сигналів з 4-х жильної проводки (аа', bb`) в модулях з нормально замкнутими контактами. |
ШНУР КОНТРОЛЮ ПАРИ
двосторонній 4-полюсний, довжина 2 м. |
 |
Для тимчасової пере комутації пари в модулях з нормально замкнутими контактами. |

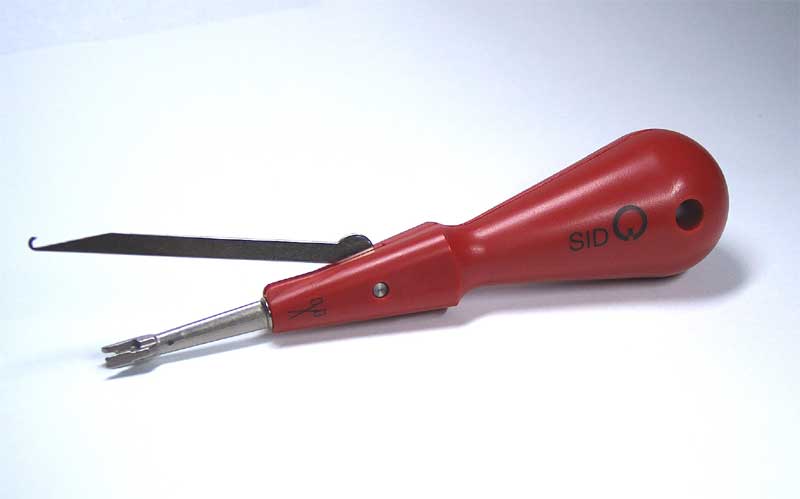

| ІНСТРУМЕНТ УНІВЕРСАЛЬНИЙ |
 |
Для швидкого під'єднання жил і кросувальних провідників без примінення пайки, різьбових з'єднань та видалення ізоляції, з одночасною обрізкою залишку. Обладнаний крючком для витягування провідників та демонтажу модулів |
ВСТАВКА ЗАХИСНА
на 1 пару |
|
Номінальна робоча напруга, В -160Статична напруга пробою, В -230±20%Номінальний робочий струм, мА - 120Імпульсна напруга пробою, В - 700Струм розряду при імпульсі 8/20мкс, А - 5,0
Для захисту від небезпечних струмів обладнання та персоналу містить високоефективні 3 полюсні газорозрядні елементи та Fail-Safe, систему візуального контролю аварії.Використовуються для часткової або повної комплектації модулів SID-C разом з шиною заземлення. |
ВСТАВКА ЗАХИСНА
на 1 пару |
|
Номінальна робоча напруга, В -160Статична напруга пробою, В -230±20%Номінальний робочий струм, мА - 120Імпульсна напруга пробою, В - 700Струм розряду при імпульсі 8/20мкс, А - 5,0
Для захисту від небезпечних струмів обладнання та персоналу містить високоефективні 3 полюсні газорозрядні елементи та Fail-Safe, систему візуального контролю аварії.Використовуються для часткової або повної комплектації модулів SID-C разом з шиною заземлення. |
КАРТРИДЖ З ГЕЛЕМ
20 мл.Температура застосування, °С-40 … +210 Діелектрична стійкість, кВ/мм > 12 |
 |
Призначений для до заповнення гелем модулів SID-C Gel після проведення монтажних робіт. |
