В даному розділі наведені блок-комплекти розподільчого обладнання з використанням
модулів з врізними контактами гелезаповнених типу SID-С компанії 3М (Quante).
ПРИЗНАЧЕННЯ. Блок-комплект призначений для прикінцевого монтажу міських
телефонних кабелів і встановлення в телефонних розподільчих шафах типу ШР та ШРП.

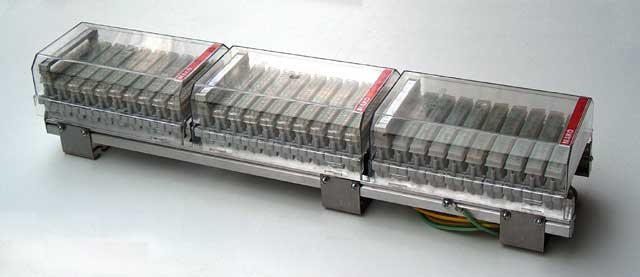

Рис.4.1. БОКС БВК-300G з геленаповненими плiнтами SID-C
|
КОМПЛЕКТНІСТЬ
| Модуль гелезаповнений SID-C,10 пар. шт. | 30 |
| Рамка монтажна, компл. | 1 |
| Рамка маркувальна, шт. | 3 |
| Кришка пилозахисна на 100 пар, шт. | 3 |
| Провід заземлення, шт | 2 |
Монтажні рамки є 2 типів: суцільна металева зубчата на 30 позицій (для фіксованого
розміщення модулів) та збірна на 30 позицій, що складається з двох алюмінієвих профільних рейок та
двох скоб.
ТЕХНІЧНА ХАРАКТЕРИСТИКА БЛОК-КОМПЛЕКТУ
- кількість пар - 300*
- діаметр жили, мм - 0,32 - 0,80
- діаметр провідника по ізоляції, мм - max 1,60
- опір ізоляції > 50000 МОм
- перехідний опір <= 1 мОм
- кількість циклів перекомутації при діаметрі жили 0,60 мм > 100
* - максимальна кількість пар в залежності від типу рамки 250 або 300 пар.
|
