КАПЗоп - НОВИЙ ВИСОКОЧАСТОТНИЙ КАБЕЛЬ ДЛЯ ЦИФРОВИХ МЕРЕЖ АБОНЕНТСЬКОГО ДОСТУПУ

     На сучасному етапі розвитку місцевих телефонних мереж, що вимагають підвищену надійність ліній і можливість ущільнення абонентськими цифровими пристроями, необхідні кабелі нових конструкцій - високочастотнi кабелі, які забезпечують застосування сучасних технологій xDSL.

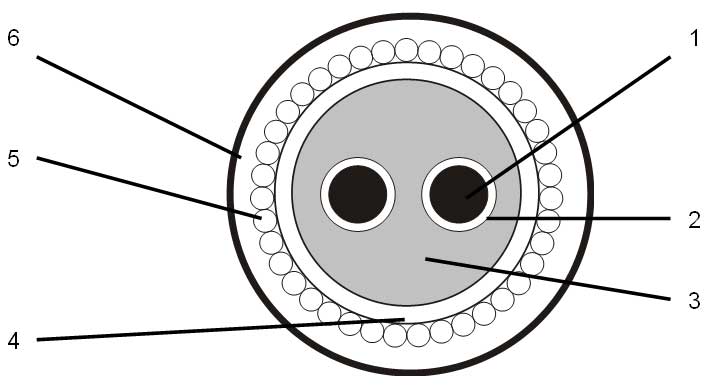

     На рисунку наведена конструкцiя однопарного високочастотного кабеля КАПЗоп.
  1. струмопровідна мідна жила;
  2. поліетиленова ізоляція жили;
  3. осердя, заповнене гідрофобом;
  4. поясна ізоляція;
  5. оплетення із сталевих оцинкованих дротин;
  6. зовнішня поліетиленова оболонка.
Конструкцiя однопарного високочастотного кабеля КАПЗоп

ПРИЗНАЧЕННЯ. Такі кабелі призначені для використання в цифрових мережах доступу для передачі аналогового та цифрового сигналів на швидкостях до 1024 Мбіт/сек при номінальній напрузі дистанційного живлення до 225В змінного струму та 315В постійного струму.

МIСЦЕ ТА УМОВИ ПРОКЛАДАННЯ: телефонна каналізація, колектори шахт, стіни будинків, повітряні лінії звязку. Кабель із гідрофобним заповненням використовується в умовах підвищеної вологості.

НАЙМЕНУВАННЯ КАБЕЛЯ. КАПЗоп - кабель абонентський з поліетиленовою ізоляцією жил, з гідрофобним заповненням осердя, оплетений оцинкованим дротом в поліетиленовому шланзі.

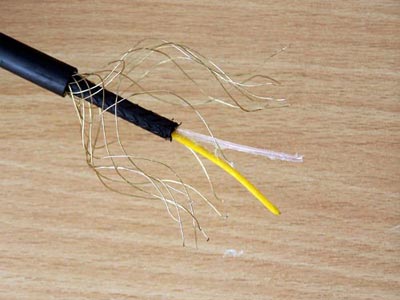

Конструкцiя однопарного високочастотного кабеля КАПЗоп

КОНСТРУКЦIЯ КАБЕЛЯ. Дві ізольовані жили, різні за кольором, скручуються в пару однонаправленою скруткою. Зверху жил знаходиться поясна ізоляція із поліетиленової трубки, осердя якої заповнюється гідрофобом. На поясну ізоляцію накладається сітка із стальних оцинкованих дротин (16 дротин діаметром 0.3 мм), яка слугує і решітчатим екраном та захищає кабель від гризунів. Далі розташовують зовнішню оболонку із поліетилена.

СIМЕЙСТВО КАБЕЛIВ:
     КАПП - кабель абонентський з поліетиленовою ізоляцією і поліетиленовою оболонкою;
     КАПЗП - кабель абонентський з поліетиленовою ізоляцією і поліетиленовою оболонкою, з гідрофобним заповненням осердя;
     КАППБ - кабель абонентський з поліетиленовою ізоляцією, броньований з поліетиленовою оболонкою;
     КАПЗПБ - кабель абонентський з поліетиленовою ізоляцією, броньований з поліетиленовою оболонкою і гідрофобним заповненням осердя;
     КАПВ - кабель абонентський з поліетиленовою ізоляцією і оболонкою ПВХ.

ТЕХНIЧНI ХАРАКТЕРИСТИКИ. Характеристики кабеля КАПЗоп для цифрових мереж абонентського доступу наведені в таблицях:

Характеристики кабеля КАПЗоп для цифрових мереж абонентського доступу
Характеристики кабеля КАПЗоп для цифрових мереж абонентського доступу
Параметри
Кількість пар жил кабелів КАПЗоп (діаметр жил 0.5, 0.64, 0.9 мм)1 або 2
Електричний опір жил кабелів КАПЗоп (в перерахунку на 1км) при t = 20°С, Ом:
для жил 0.50 мм <=96.0
для жил 0.64 мм <=58.0
для жил 0.90 мм <=28.4
Електричний опір ізоляції жил (в перерахунку на 1км) при t = 20°С, МОм >=5 000
Електричний опір ізоляції оболонки (в перерахунку на 1км) при t = 20°С, МОм>=5
Робоча ємність (в перерахунку на 1км), нФ <=50
Перехідне загасання між колами на ближній стороні, дБ:
при швидкості передачі 128 кБіт/с для 100% комбінацій>=65
при швидкості передачі 128 кБіт/с для 80% комбінацій>=70
при швидкості передачі 512 кБіт/с для 100% комбінацій>=60
при швидкості передачі 512 кБіт/с для 80% комбінацій>=65
Захищеність кабелю між колами на дальній стороні (довжина 500 м), дБ:
при швидкості передачі 128 Кбіт/с>=60
при швидкості передачі 512 Кбіт/с>=50
Міцність при розтягуванні оболонки та ізоляції, МПа>=9
Робоча температура прокладки при умові фіксованого монтажу- 40...+ 50°С
Робоча температура прокладки при умові монтажних та експлуатаційних перегинів- 10...+ 50°С
Термін експлуатації кабелів без заповнювача, років>=20
Термін експлуатації кабелів із заповнювачем, років>=25
Будівельна довжина кабелю, м>=500


Високочастотні характеристики кабелів КАПЗоп для цифрових мереж абонентського доступу
Частота, кГц
Діаметр жил, мм
0.5
0.64
0.9
|Z|B, Oм
a, дБ/км
|Z|B, Oм
a, дБ/км
|Z|B, Oм
a, дБ/км
1
890.0
1.25
728.0
0.9
540.0
0.7
8
280.0
3.50
239.0
2.7
200.0
1.5
16
210.0
4.80
182.0
3.2
160.0
1.8
32
190.0
5.90
153.0
3.8
150.0
2.2
64
142.0
6.80
141.0
4.3
135.0
2.7
128
114.0
7.40
138.0
5.0
130.0
3.5
160
116.5
7.8
136.0
6.0
129.0
4.0
256
115.0
9.30
135.0
6.9
128.0
4.6
512
112.0
12.70
132.0
8.9
124.0
6.5
1024
110.0
17.50
131.5
11.0
121.0
9.1
2048
107.0
23.80
129.0
14.6
117.0
12.9

Кабелі КАПЗоп дозволяють:

  • організувати 5 цифрових каналів на одній лінії при застосуванні обладнання Flex Gain PMC 4/5-(HATEKC). Стандартне обладнання PMC 4/5 має 5 цифрових каналів по 64 Кбіт/с при кодуванні 2B1Q, нормоване робоче затухання 44 дБ на частоті 63 кГц. Довжина абонентської лінії на 5 каналах для КАПЗоп 1х2х0.9 - 16.3 км, КАПЗоп 1х2х0.64 - 10.2 км, КАПЗоп 1х2х0.5 - 6.5 км;
  • організувати 11 цифрових каналів на одній лінії при застосуванні обладнання Flex Gain PMC 11/12-(HATEKC). Стандартне обладнання PMC 11/12 має 11 цифрових каналів по 64 Кбіт/с при кодуванні 2B1Q, нормоване робоче затухання 31 дБ на частоті 150 кГц. Довжина абонентської лінії на 11 каналах для КАПЗоп 1х2х0.9 - 8.0 км, КАПЗоп 1х2х0.64 - 5.3 км, КАПЗоп 1х2х0.5 - 4.0 км;
  • забезпечити стабільність електричних характеристик;
  • збільшити силу поперечного розриву кабеля за рахунок оплетення (16 стальних дротин діаметром 0.3 мм);
  • мати покращений коефіцієнт захисної дії від зовнішніх завад;
  • збільшити срок служби кабеля до 25 років застосуванням гідрофобного заповнювача.

     Кабель КАПЗоп може використовуватися на низькочастотних абонентських лініях замість кабелю ПРППМ. При нормованому затуханні 4.5 дБ на частоті 800 Гц максимальна довжина низькочастотних абонентських ліній СТЗ із кабелів КАПЗоп з діаметром жил 0.9, 0.64 та 0.5 мм може складати відповідно 6.4, 5.0 та 3.6 км.

Інформація для замовлення кабеля КАПЗоп

з/п
Найменування
Один.
вимір.
Ціна без ПДВ,
грн.
Вага, кг
Пакування, км
барабан
№10
бухта
1
КАПЗоп 1х2х0.50
км
2 223.00
48.75
4.0
0.5
2
КАПЗоп 1х2х0.64
км
2 535.00
58.85
3.0
0.5
3
КАПЗоп 1х2х0.90
км
3 464.00
87.02
2.0
0.5
4
КАПЗоп 2х2х0.50
км
3 060.00
63.84
2.4
0.5
5
КАПЗоп 2х2х0.64
км
3 888.00
81.24
2.0
0.5
6
КАПЗоп 2х2х0.90
км
5 282.00
123.59
1.3
0.5

Примітка:

  1. Ціна на товар орієнтовна і вказана станом на 01.12.2006р.
  2. Вартість барабанів в ціну кабеля не включена. Оплата за барабани проводиться додатково.
  3. Ціна товару може бути змінена у зв'язку із зміною рівня цін, курсу валют по відношенню до національної валюти України, інфляції та інше. У випадку проведення попередньої оплати ціна обумовленої і оплаченої кількості товару зміні не підлягає.
  4. Оплата за товар здійснюється у національній валюті України шляхом безготівкового перерахування коштів на розрахунковий рахунок Продавця і обумовлюється в спеціфікаціях до Договору.
  5. Оплата витрат, пов'язаних з транспортуванням кожної окремої партії товару обумовлюється в специфікаціях до Договору.
